Как подобрать фитинги и соединения под давление и диаметр: разбираем типы, расчёты и требования герметичности

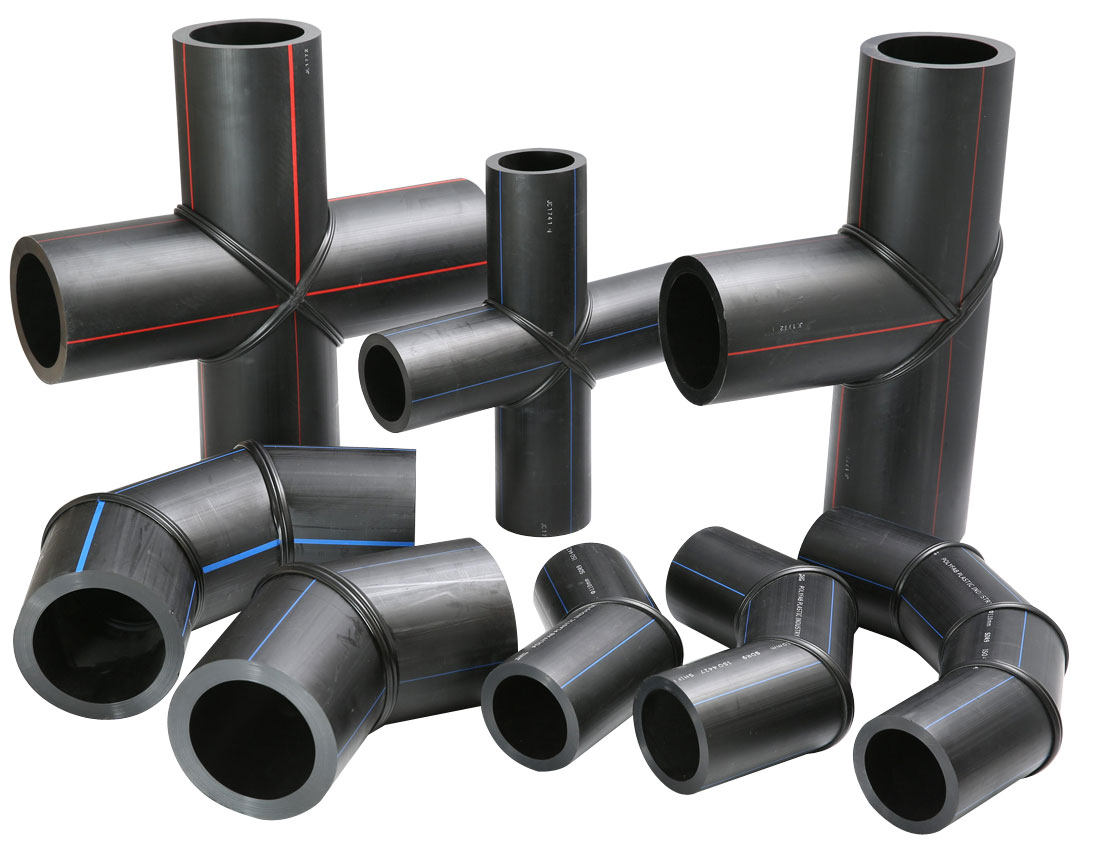

Правильно подобранные полиэтиленовые фитинги — это основа надёжной и герметичной системы водоснабжения, газоснабжения или технических трубопроводов. Ошибка в выборе соединительных элементов может привести к снижению прочности, аварийным утечкам и выходу трубопровода из строя. Поэтому монтажники и проектировщики должны понимать, как подбирать электросварные фитинги, компрессионные соединения и стальные вставки с учётом давления, диаметра и особенностей эксплуатации.

В этой статье разберём основные типы фитингов, правила расчёта, параметры, влияющие на герметичность, и дадим практические советы для подбора комплекта под любой проект.

---

Основные типы полиэтиленовых фитингов и где они применяются

Для соединения ПНД труб используются несколько групп фитингов, каждая из которых имеет своё назначение:

1. Электросварные фитинги

Самый надёжный и современный вариант, применяемый в системах с высоким давлением.
Используются для:

• газовых сетей;
• напорного водоснабжения;
• промышленных трубопроводов.

Преимущества:

• максимальная герметичность;
• прочное неразъёмное соединение;
• возможность монтажа в стеснённых условиях.

2. Компрессионные фитинги

Используются при низком и среднем давлении, часто — в частном секторе.

Подходят для:

• полива;
• хозяйственного водоснабжения;
• временных или разборных сетей.

Плюсы:

• быстрый монтаж без сварки;
• возможность демонтажа;
• широкий диапазон диаметров.

3. Фланцевые соединения

Необходимы, когда требуется разборное соединение полиэтиленовой трубы со стальной арматурой или оборудованием.

Применяются для:

• насосных станций;
• узлов учёта;
• подключений к задвижкам.

4. Стальные фитинги и переходы

Используются там, где требуется повышенная прочность, например при переходах от ПНД к металлу.

---

Как подобрать фитинги под рабочее давление трубопровода

Давление — ключевой параметр, определяющий тип фитинга.

1. Учитывайте SDR трубы

SDR = отношение наружного диаметра трубы к толщине стенки.
Чем ниже SDR, тем выше рабочее давление.

Пример:

• SDR 11 → давление до 16 бар
• SDR 17 → давление до 10 бар
• SDR 26 → давление до 6 бар

Фитинг должен соответствовать или превышать рабочее давление трубы.
Нельзя ставить фитинг с более низким классом давления — это слабое место трубы.

2. Для высоких давлений — только электросварка

Газовые сети, промышленные трубопроводы, магистральное водоснабжение →
Electrofusion only.

Компрессионные соединения — это бытовой сегмент, и они не рассчитаны на серьёзные нагрузки.

3. Фланцевые соединения рассчитывают по PN

Обозначение PN указывает максимальное рабочее давление арматуры.
Фланцы должны иметь PN не ниже, чем трубы и арматура в узле.

---

Как правильно подбирать фитинги по диаметру трубы

1. Диаметр фитинга должен полностью соответствовать внешнему диаметру трубы

ПНД трубы имеют стандартизированные размеры — 20, 25, 32, 40, 50, 63, 90, 110, 160, 200, 225, 250, 315 мм и т. д.

Фитинг ±1 мм несовместим — это приведёт к:

• неплотному прилеганию;
• нарушению геометрии;
• утечкам или разгерметизации под давлением.

2. Для толстостенных труб важен правильный ввод трубы в фитинг

Особенно в электросварных фитингах:

• труба должна входить строго до упора;
• край трубы фаскуют для устранения заусенцев;
• поверхность очищают от грязи и окислов.

3. Переходы на другой диаметр должны быть только заводскими

Самодельные переходы — недопустимы. Используйте редукции, муфты и адаптеры.

---

Что влияет на герметичность соединения

Герметичность — это не только правильный фитинг, но и соблюдение технологии.
Основные факторы:

1. Подготовка поверхности трубы

• обезжиривание;
• зачистка;
• ровная торцовка.

Особенно важно при электросварке — загрязнения вызывают непровар.

2. Контроль циклов сварки

Электросварные фитинги имеют RFID-коды или маркировку для автоматического контроля времени сварки.

Ошибка в цикле = брак.

3. Сила затяжки в компрессионных фитингах

Недостаточная затяжка → утечка
Чрезмерная → деформация уплотнителя

4. Правильный выбор уплотнительных материалов

Для фланцев – прокладки:

• паронитовые;
• резиновые;
• эпдм;
• армированные.

---

Как рассчитать усилие и нагрузку на соединение

При проектировании учитывают:

1. Внутреннее давление

Усилие на фитинг = давление × площадь внутреннего сечения трубы.
Чем больше диаметр — тем выше нагрузка.

2. Температурное расширение

ПНД расширяется сильнее металла.
Не учитывая температурные деформации, можно получить смещение соединений.

3. Линейные нагрузки

При монтаже закладывают:

• компенсаторы;
• опоры;
• фиксаторы трубы.

---

Практическая схема подбора фитингов под проект

Вот универсальный алгоритм:

1. Определите рабочее давление системы (PN).
2. Выберите SDR трубы, из которого следует допустимое давление.
3. Определите тип фитингов:
   • высокое давление → электросварные;
   • среднее → компрессионные;
   • разборные соединения → фланцы.
4. Проверьте диаметр трубы и фитинга — должны совпадать.
5. Подберите уплотнения и переходы под рабочую среду (вода, газ, воздух).
6. Проверьте сертификаты и соответствие ГОСТ/ISO.
7. Убедитесь, что у вас есть оборудование для сварки и подготовки трубы.

---

Итог: как избежать ошибок при выборе фитингов

• всегда ориентируйтесь на давление и SDR трубы;
• не экономьте на электросварных фитингах при высоком давлении;
• точно подбирайте диаметры — допусков нет;
• соблюдайте технологию монтажа;
• используйте проверенные комплектующие и сертифицированные материалы.

Грамотный подбор обеспечит надежность трубопровода на десятки лет.

Нужна помощь в подборе соединений?

Оставьте заявку и перейдите в категорию — мы подготовим точную спецификацию под ваши нагрузки и диаметр трубы.

Часто задаваемые вопросы

Как подобрать фитинг под трубу?

По наружному диаметру, классу SDR и среде. Фитинг и труба должны совпадать по диаметру и SDR, иначе стык будет неравнопрочным.

Какие бывают фитинги для ПНД?

Компрессионные, электросварные (терморезисторные), литые сварные и фланцевые соединения.

Компрессионные или сварные фитинги?

Компрессионные — быстрый монтаж без оборудования до 110 мм; сварные дают неразъёмный шов для ответственных линий и газа.

Как фитинг связан с давлением?

Фитинг должен держать то же давление, что и труба: для этого его класс SDR/PN не ниже трубного.

Нужны ли сертифицированные фитинги для газа?

Да, на газ ставят только сертифицированные газовые фитинги с жёлтой маркировкой.

Что будет при неверном подборе фитинга?

Негерметичность, течь или разрыв соединения под рабочим давлением и гидроударом.
