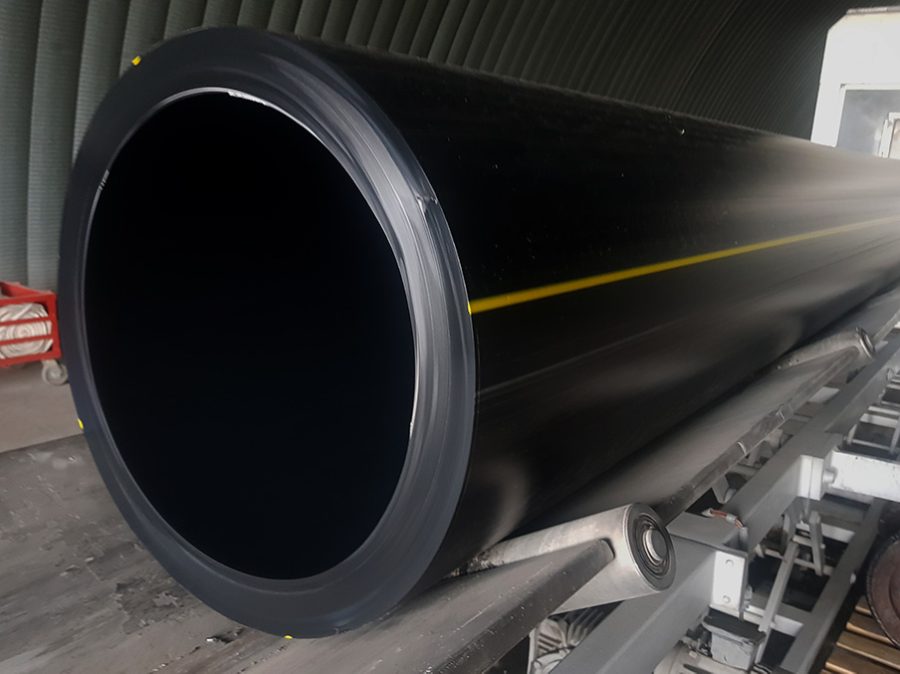

Полиэтиленовая труба 500 мм для газа

Полиэтиленовая труба 500 мм для газа — крупный магистральный диаметр для транспортировки больших объёмов газа на уровне городских и межрайонных газопроводов. Полиэтилен ПЭ 100 обеспечивает такой магистрали срок службы более 50 лет без коррозии и дорогой антикоррозийной защиты. Разберём, где применяется газовая труба ПЭ 100 диаметром 500 мм, как читать маркировку и что важно при монтаже крупной магистрали в Казахстане.

Где применяется газовая полиэтиленовая труба 500 мм

Диаметр 500 мм — это уровень крупных магистралей, которые несут газ для целого города или группы районов. Такие линии проектируют с большим запасом по расходу, поскольку от них зависит газоснабжение тысяч потребителей одновременно.

• крупные городские и межрайонные магистральные газопроводы;
• линии от газораспределительных станций к сетям города;
• магистрали, питающие несколько распределительных сетей сразу;
• газопроводы к крупным промышленным потребителям и ТЭЦ;
• транзитные участки высокой пропускной способности.

Крупный диаметр закладывают на десятилетия вперёд: он покрывает не только текущую нагрузку, но и рост потребления при развитии застройки и подключении новых промышленных объектов.

Маркировка и параметры газовой трубы 500 мм

Газовая труба выпускается чёрной с жёлтыми продольными полосами — этот признак отличает магистраль от водопровода с синими полосами. Изготавливается по ГОСТ Р 58121.2 из полиэтилена ПЭ 100. Для газа применяется только первичный сертифицированный полиэтилен с подтверждённым классом стойкости к растрескиванию.

Как читать маркировку

По длине трубы через каждый метр нанесена маркировка вида «ПЭ 100 ГАЗ SDR 11 500×45,4 ГОСТ Р 58121.2». Она содержит марку полиэтилена, назначение «ГАЗ», SDR, наружный диаметр и толщину стенки, а также стандарт. У диаметра 500 мм толщина стенки в исполнении SDR 11 превышает 45 мм — это придаёт магистрали высокую прочность и несущую способность.

SDR и давление трубы 500 мм

Для магистралей высокого расхода применяют исполнение SDR 11 из ПЭ 100 с рабочим давлением до 1,0 МПа. На участках среднего давления используют SDR 17,6 — до 0,6 МПа. Исполнение подбирает проектировщик по расчёту, исходя из требуемого давления, объёма транспортируемого газа и длины линии.

Преимущества и логистика трубы 500 мм

Для крупных магистралей полиэтилен экономически выгоднее стали по совокупной стоимости владения. Труба ПЭ 100 диаметром 500 мм не корродирует, не требует изоляции, катодной защиты и регулярной внутренней диагностики, а гладкая стенка снижает потери давления при транспортировке газа. Стальная магистраль такого диаметра требует постоянных затрат на защиту и обслуживание.

Труба 500 мм поставляется прямыми отрезками длиной 12–13 метров и имеет значительный вес из-за толстой стенки. Погрузка, разгрузка и укладка ведутся краном или трубоукладчиком, а сварка выполняется мощными стыковыми машинами прямо на трассе. При этом полиэтилен сохраняет эластичность и устойчивость к подвижкам грунта, что важно для протяжённых магистралей.

Монтаж и укладка магистрали из трубы 500 мм

Трубы диаметром 500 мм соединяют стыковой сваркой встык на специализированных сварочных машинах с гидравлическим центратором и нагревательным диском большого диаметра. Торцы центрируют, оплавляют и сжимают под расчётным давлением до образования равномерного грата. Все соединения на газопроводе выполняются только сваркой, параметры сварки регистрируются, а качество швов проверяется, в том числе ультразвуковым контролем.

Магистраль укладывают в подготовленную траншею на песчаную подушку на глубину не менее 1,0 м до верха трубы, под проезжей частью — от 1,2 м. Трубу обсыпают мягким грунтом без камней, над ней на 0,2 м прокладывают жёлтую сигнальную ленту «Газ». Открытая прокладка запрещена: полиэтилен разрушается под ультрафиолетом, поэтому на выходе из земли переходят на сталь через неразъёмное соединение «полиэтилен-сталь».

Купить газовую трубу 500 мм в Алматы

Компания «Транс Пласт» поставляет газовые полиэтиленовые трубы ПЭ 100 диаметром 500 мм с маркировкой по ГОСТ, паспортами и полным набором фитингов и переходов «полиэтилен-сталь». Доставляем по Алматы и всему Казахстану, помогаем подобрать SDR под проектное давление и рассчитать объём поставки под магистраль, организуем доставку крупногабаритных отрезков. Свяжитесь с нами, чтобы уточнить цену и наличие газовой трубы 500 мм.
