Напорная канализация из ПНД труб: когда нужна, трубы, давление, монтаж
Технический отдел Trans Plast, обновлено 3 мин чтения
Напорная канализация — это система, где стоки перемещаются под давлением с помощью насоса, а не самотёком под уклон. Её применяют там, где нельзя обеспечить естественный уклон: на равнинных участках, при длинных трассах и перепадах высот. Полиэтиленовые трубы ПЭ 100 — оптимальный материал для напорной канализации благодаря герметичным сварным соединениям и стойкости к давлению. Разберём, когда нужна напорная схема, какие трубы и давление выбрать и как её монтируют.
Что такое напорная канализация и когда она нужна

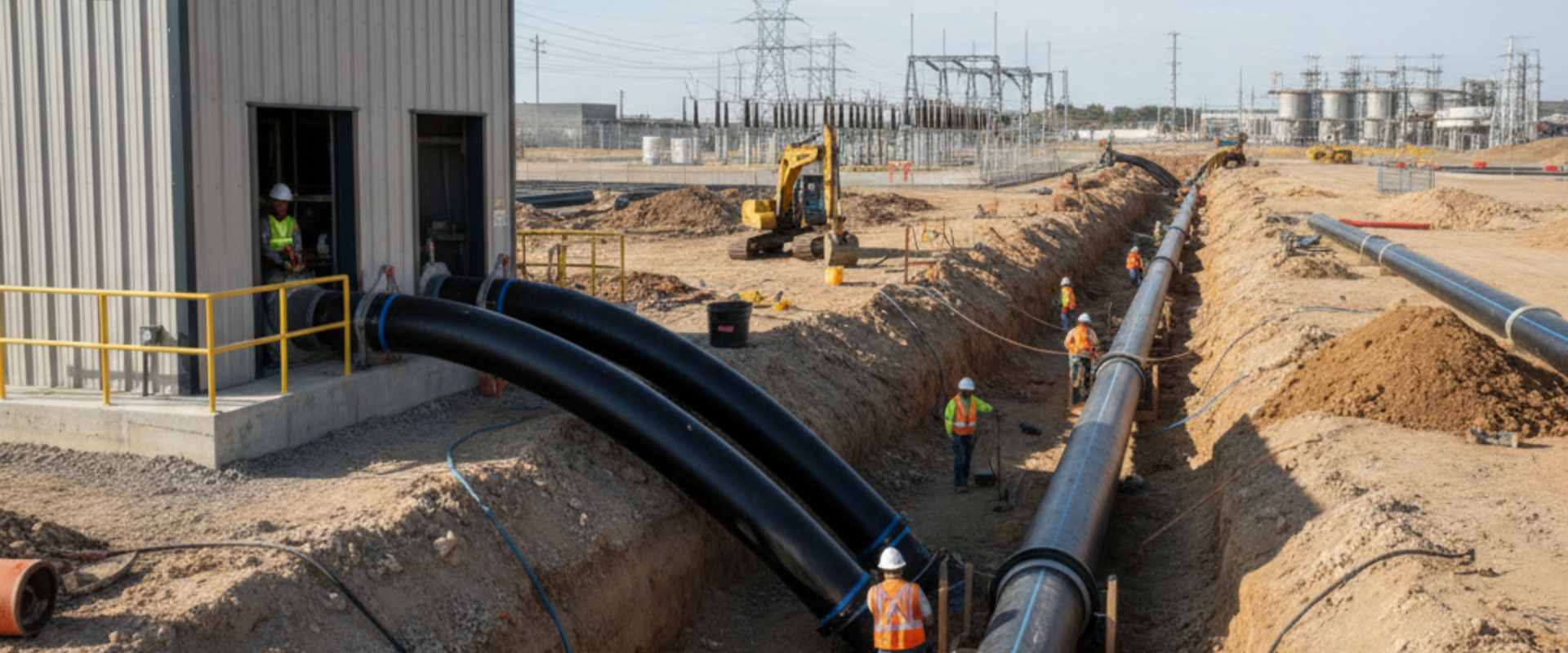

В самотёчной канализации стоки текут под уклон за счёт гравитации (о ней — в материале про наружную канализацию из ПНД). Но если участок ровный, трасса длинная или нужно поднять стоки выше — уклон обеспечить невозможно. Тогда ставят канализационную насосную станцию (КНС), которая перекачивает стоки по напорному трубопроводу. Напорная схема нужна для низин, удалённых объектов и там, где самотёк не работает.
Какие трубы использовать для напорной канализации

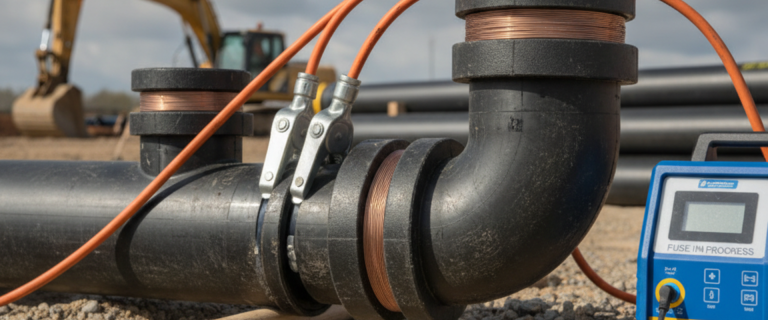

Для напорной канализации применяют напорные трубы ПЭ 100 — те же, что для водоснабжения, но в технической версии. Они свариваются в монолитную линию (стыковая или электромуфтовая сварка), герметичны и выдерживают рабочее давление насоса. В отличие от самотёчной канализации, здесь важны класс давления и прочность соединений, а не уклон.
Давление, SDR и диаметры
Трубу подбирают по рабочему давлению насоса — через класс давления PN и SDR. Для напорной канализации обычно достаточно PN 6–PN 10 (SDR 26–SDR 17), но при высоком напоре берут трубу с меньшим SDR. Диаметры — чаще 63–225 мм в зависимости от расхода стоков.
Напорная или самотёчная: сравнение
| Параметр | Напорная | Самотёчная |
|---|---|---|
| Движение стоков | Под давлением (насос) | Самотёком под уклон |
| Нужен уклон | Нет | Да, строгий |
| Соединения | Сварные, герметичные | Раструб / сварка |
| Где применяют | Равнина, перепады, КНС | Есть естественный уклон |
| Класс давления | Важен (PN) | Не требуется |
Монтаж напорной канализации

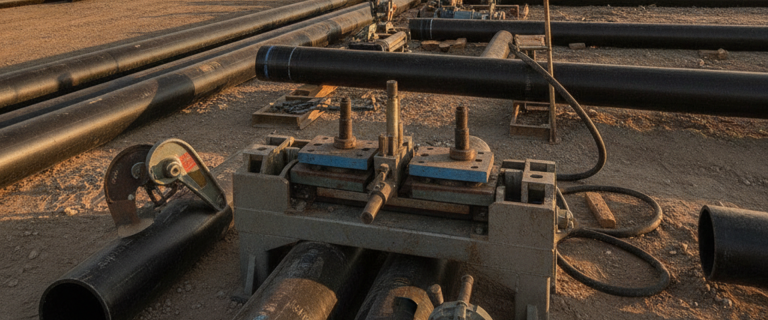

Трубы сваривают в монолитную линию (о технологии — в статье про сварку ПНД труб), укладывают на песчаную подушку ниже глубины промерзания, подключают к КНС и приёмному колодцу. Линию опрессовывают для проверки герметичности. Важна защита от гидроударов при пуске/остановке насоса.
Плюсы и минусы напорной схемы
Напорная канализация решает задачи, где самотёк невозможен, но у неё есть своя специфика. Плюсы: можно прокладывать на равнине и в гору, трубы меньшего диаметра (стоки идут под давлением), трасса гибкая и не привязана к уклону. Минусы: нужна насосная станция (КНС) и электропитание, зависимость от насоса, выше эксплуатационные затраты. Поэтому напорную схему применяют там, где самотёк действительно не проходит.
Защита от гидроудара и эксплуатация
При пуске и остановке насоса в напорном трубопроводе возникают скачки давления (гидроудары), которые со временем нагружают стыки. Полиэтилен ПЭ 100 хорошо гасит гидроудары за счёт пластичности, но на длинных линиях дополнительно ставят обратные клапаны и гасители. Линию перед сдачей опрессовывают, проверяя герметичность сварных соединений под рабочим давлением. Регулярно контролируют работу КНС и чистоту напорной линии.
Частые вопросы
Какое давление выбрать для напорной канализации?
Обычно достаточно трубы класса PN 6–PN 10 (SDR 26–SDR 17). Если напор насоса выше, берут трубу с меньшим SDR: у неё толще стенка и выше допустимое рабочее давление.
Какой диаметр трубы нужен для напорной канализации?
Чаще всего применяют трубы 63–225 мм. Диаметр подбирают по расходу стоков и характеристикам насоса КНС; при напорной схеме он, как правило, меньше, чем при самотёчной.
Можно ли использовать для напорной канализации водопроводные трубы?
Да, применяют напорные трубы ПЭ 100 — те же, что для водоснабжения, но в технической версии. Главное — правильный класс давления и сварные герметичные соединения.
Как защитить напорную линию от гидроудара?
Полиэтилен ПЭ 100 частично гасит скачки давления за счёт пластичности, а на длинных линиях дополнительно ставят обратные клапаны и гасители гидроудара. Перед сдачей линию опрессовывают.
