Сварка полиэтиленовых труб — единственный способ получить неразъёмное соединение, которое служит наравне с самой трубой, то есть 50 лет и более. От качества шва напрямую зависит герметичность водопровода или газопровода под давлением. Разберём две основные технологии — стыковую сварку и электромуфтовую сварку ПНД труб: где какая применяется, какое оборудование нужно и как не допустить типичных ошибок.
Какие способы сварки ПНД труб применяются
Полиэтилен низкого давления (ПЭ 80 и ПЭ 100) соединяют двумя сварными методами и одним механическим. Сварка даёт монолитный стык, механические фитинги — разъёмное соединение. Выбор зависит от диаметра трубы, рабочего давления и условий монтажа.
- Стыковая сварка встык — нагрев торцов труб и их сжатие. Диаметры 63–1200 мм.
- Электромуфтовая (терморезисторная) сварка — через фитинг со встроенной спиралью. Диаметры 20–630 мм.
- Компрессионные фитинги — без нагрева, для диаметров до 110 мм и труб ПЭ на воде.
Оба сварных способа регламентированы ГОСТ ISO 21307-2019 и СП 42-103-2003. Для газопроводов дополнительно действует ГОСТ Р 58121.3. В Казахстане применяются гармонизированные стандарты СТ РК и те же нормы на трубу ГОСТ 18599-2001.
Стыковая сварка полиэтиленовых труб

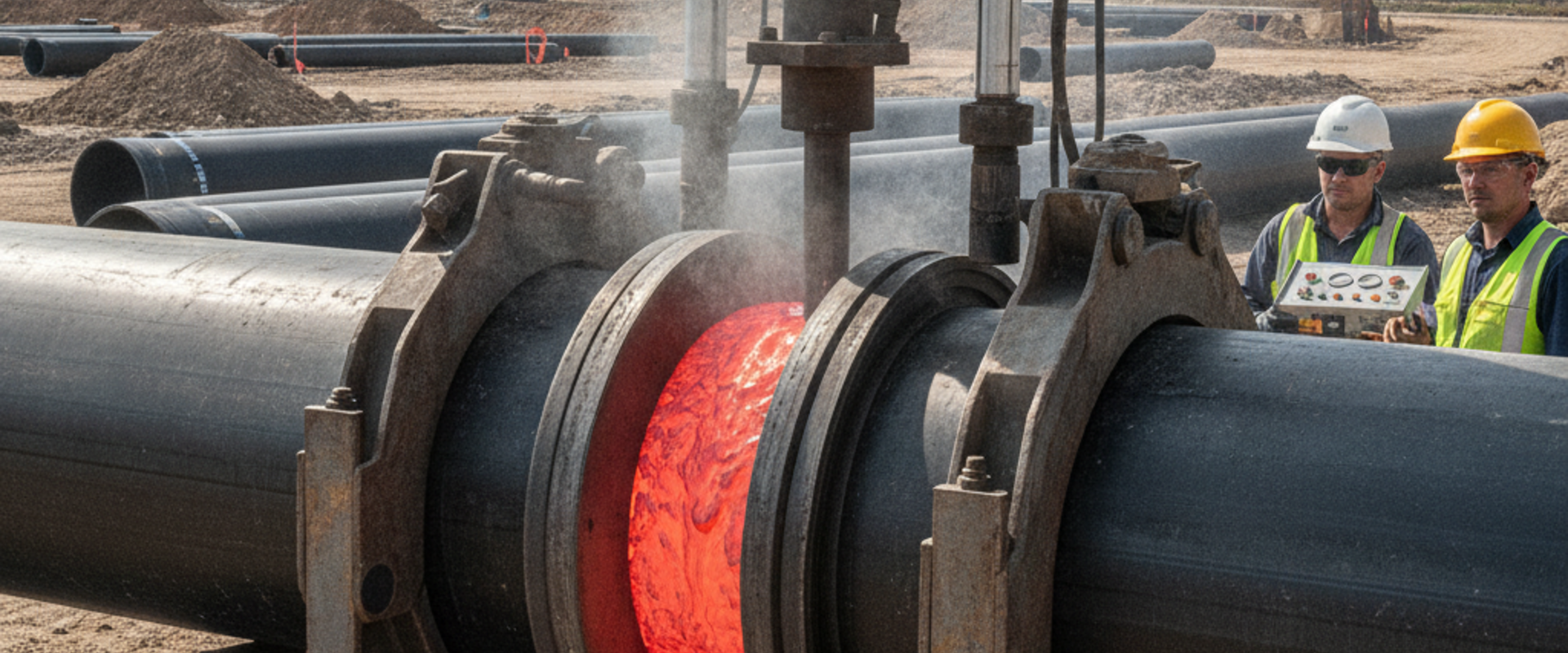

Стыковая сварка встык — основной метод для магистралей диаметром от 63 мм с толстой стенкой. Торцы труб выравнивают, оплавляют нагревательным элементом при температуре 200–220 °C, затем сжимают под расчётным давлением до образования грата (валика).
Этапы стыковой сварки
Трубы закрепляют в центраторе, торцуют электроторцевателем до чистого полиэтилена, проверяют смещение кромок (не более 10% толщины стенки). Нагревательный диск выдерживают заданное время, убирают, а торцы соединяют. Осадка идёт под давлением, шов остывает без нагрузки 10–20 минут в зависимости от диаметра.
Когда выбирают стык
Стыковую сварку применяют на длинных прямых участках, где важна скорость и экономия на фитингах. Она требует, чтобы толщина стенки была не менее 5 мм — тонкостенные трубы (SDR 26, SDR 33) варить встык не рекомендуется. Для таких труб и понимания маркировки полезно разобраться, что такое SDR и как он влияет на прочность трубы.
Электромуфтовая сварка ПНД труб
Электромуфтовая сварка использует фитинг с закладной нагревательной спиралью. Аппарат подаёт на неё ток, полиэтиленовая спираль разогревается, расплавляет полиэтилен трубы и муфты — они свариваются в монолит. Метод незаменим в стеснённых условиях, в колодцах, при ремонте и врезках, где стыковую машину не разместить.
Ключевое требование — зачистка окисленного слоя полиэтилена скребком на глубину 0,2–0,4 мм и обезжиривание. Без зачистки шов не проварится, даже если аппарат отработал штатно. Параметры сварки считываются со штрихкода муфты автоматически.
Стыковая или электромуфтовая: сравнение
Обе технологии дают долговечное соединение, но отличаются по стоимости, диапазону диаметров и условиям применения.
| Параметр | Стыковая сварка | Электромуфтовая |
|---|---|---|
| Диаметры, мм | 63–1200 | 20–630 |
| Мин. толщина стенки | от 5 мм | без ограничения |
| Стоимость соединения | ниже (без фитинга) | выше (цена муфты) |
| Условия монтажа | простор, прямой участок | колодец, стеснение, ремонт |
| Скорость на магистрали | высокая | средняя |
На практике магистрали ведут стыком, а узлы, отводы и ремонтные вставки выполняют муфтами. Подобрать оборудование можно в разделе сварочные аппараты и труборезы, а трубу под задачу — в каталоге полиэтиленовых труб для воды.
Частые ошибки при сварке ПНД труб
Большинство протечек — это не брак трубы, а нарушение технологии. Основные причины дефектных швов:
- сварка при температуре ниже -15 °C без палатки и подогрева;
- грязные или влажные торцы, не убран окисленный слой;
- смещение кромок больше 10% толщины стенки;
- снятие давления осадки до полного остывания шва;
- соединение труб разных SDR или марок ПЭ 80 и ПЭ 100 встык.
Готовый шов проверяют внешне по форме грата: валик должен быть равномерным, симметричным, без пор и раковин. Для ответственных газопроводов дополнительно применяют ультразвуковой контроль.
Часто задаваемые вопросы
Какой метод сварки ПНД труб лучше?
Универсального нет. Для магистралей от 63 мм на просторе выгоднее стыковая сварка — не нужны фитинги. В колодцах, при врезках и ремонте применяют электромуфтовую: она работает в стеснённых условиях и на тонкостенных трубах.
При какой температуре варят полиэтиленовые трубы?
Нагревательный элемент при стыковой сварке держит 200–220 °C. Монтаж на улице допускается при температуре воздуха от -15 до +45 °C; в мороз стык закрывают палаткой и прогревают зону сварки.
Можно ли сварить трубы ПЭ 80 и ПЭ 100 между собой?
Встык — не рекомендуется из-за разной вязкости расплава. Разные марки и разные SDR соединяют через электромуфту или переходной фитинг, чтобы гарантировать провар и герметичность стыка.
Сколько остывает сварной шов?
Под давлением осадки шов держат 10–20 минут в зависимости от диаметра и толщины стенки. Полную нагрузку и опрессовку давлением дают только после полного естественного остывания, обычно через 40–60 минут.
Нужен ли отдельный аппарат для каждого метода?
Да. Стыковая сварка выполняется сварочной машиной с центратором и нагревательным диском, электромуфтовая — компактным терморезисторным аппаратом. Для газопроводов оборудование должно иметь протокол сварки и регистрацию параметров.
Как проверить качество сварного соединения?
Визуально — по форме грата: ровный симметричный валик без пор. Инструментально — опрессовкой давлением по проекту, а для газа дополнительно ультразвуковым контролем согласно ГОСТ Р 58121.3.
