Стыковая сварка

Описание

строительство железных дорог (соединение рельсов);

машиностроение (создание изделий сложных форм путем объединения простых);

изготовление колец, ободьев, обручей (характерно для многих отраслей);

металлопрокат (сварка стыковых соединений полосовой стали в непрерывные рулоны);

химическая и нефтеперегонная промышленность (получение непрерывной трубы).

Стыковая сварка полиэтиленовых труб в Алматы

Стыковая сварка — основной способ соединения ПНД труб большого диаметра. Торцы двух труб нагревают плоским зеркалом и сжимают до образования грата — полиэтилен сплавляется в монолит без муфт и фитингов. Шов получается равнопрочным телу трубы и служит десятки лет. Транс Пласт поставляет аппараты и оборудование для стыковой сварки по Алматы и всему Казахстану.

Как работает стыковая сварка встык

Трубы закрепляют в центраторе соосно, торцуют, нагревают зеркалом, затем убирают его и сжимают концы под расчётным давлением. При остывании под давлением формируется двойной валик грата — по нему визуально оценивают качество шва. Метод применяют для труб примерно от 63 мм и выше на магистралях воды и газа, где нужен неразъёмный прочный стык.

Оборудование для стыковой сварки

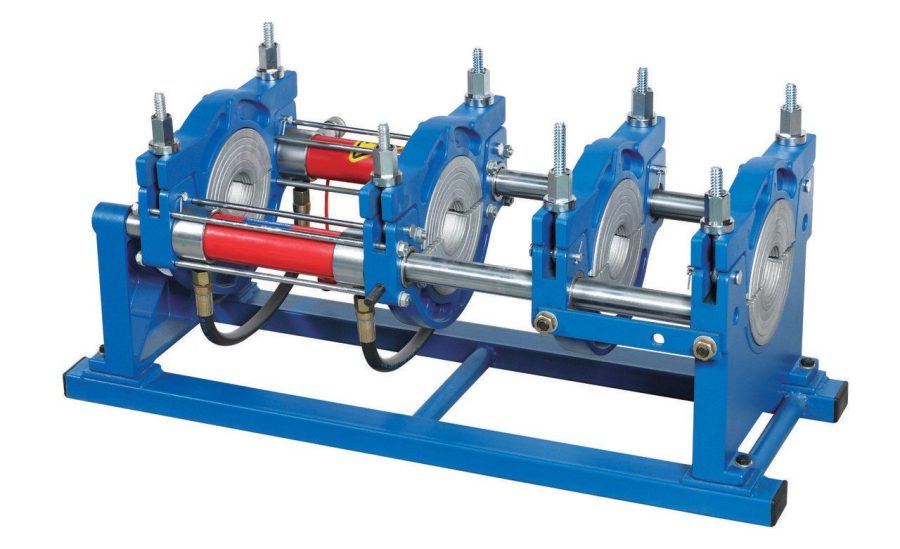

Сварочная машина с центратором

Центратор фиксирует трубы соосно и создаёт усилие сжатия. Бывает механический (ручной гидропривод) и с гидростанцией для больших диаметров.

Нагревательное зеркало и торцеватель

Зеркало с антипригарным покрытием держит рабочую температуру около 210–220 °C. Торцеватель снимает стружку, выравнивая торцы перед нагревом.

Режимы и этапы сварки ПНД встык

Режим задаётся по диаметру и толщине стенки: температура зеркала, время и давление нагрева, пауза на перестановку, время осадки и остывания. Параметры берут из таблицы производителя трубы — отклонение ведёт к непровару или наплыву. Автоматические аппараты ведут процесс по программе и пишут протокол сварки, что важно для сдачи газопроводов.

Стыковая, электромуфтовая и раструбная сварка

Стыковая — для ПНД от 63 мм, наружные магистрали воды и газа, без расходных фитингов. Электромуфтовая (терморезисторная) — там, где нет места для центратора, на врезках и газе. Раструбная — для полипропилена и ПЭ до 110 мм на внутренних сетях. На крупный диаметр выгоднее стыковая: не нужны муфты на каждый стык.

Частые ошибки при стыковой сварке

Основные ошибки: несоосность труб в центраторе, грязное или холодное зеркало, отклонение от режима по времени и давлению, сварка мокрых торцов, движение трубы до остывания шва. Нельзя варить трубы разного SDR и марки между собой. Качество проверяют по форме грата, а на ответственных линиях — по протоколу аппарата и выборочной вырезке образца.

Купить оборудование для стыковой сварки в Алматы

Транс Пласт предлагает аппараты стыковой сварки, центраторы и сопутствующее оборудование, а также трубы ПЭ 100 и фитинги — одной поставкой. Подскажем аппарат под ваши диаметры и отгрузим по Алматы и регионам Казахстана. По технологии смотрите материал о сварке ПНД труб, по бестраншейной протяжке сваренной плети — о прокладке методом ГНБ.

Где применяют стыковую сварку ПНД

Стыковую сварку используют на наружных магистралях водоснабжения и газоснабжения, при прокладке в грунт длинными плетями, на напорной канализации и технических трубопроводах от 63 мм. Особенно она удобна перед бестраншейной прокладкой: трубу сваривают в единую плеть на поверхности, а затем протягивают методом ГНБ или прокола — стыков в скважине не остаётся. На крупных диаметрах это самый экономичный метод: не нужны муфты на каждый стык.

Уход за оборудованием и хранение

Антипригарное покрытие зеркала нельзя чистить металлом — только мягкой ветошью на горячую, иначе налипание полиэтилена испортит следующий шов. Торцеватель держат острым, гидросистему центратора проверяют на утечки. Аппарат хранят в сухом кофре, зеркало — отдельно от механических повреждений. Перед сменой ведут пробный стык и контролируют форму грата.

Аренда или покупка сварочного оборудования

Для разовой задачи стыковую машину иногда берут в аренду, но при регулярном монтаже выгоднее покупка: аппарат окупается на объёмах и всегда под рукой. При выборе учитывают диапазон диаметров, тип привода (ручной гидравлический или гидростанция) и наличие протоколирования для сдачи газопроводов. Подскажем модель под ваши задачи и объёмы.

Купить аппарат стыковой сварки в Алматы

Транс Пласт отгружает сварочные аппараты, центраторы, зеркала и торцеватели, а также трубы и фитинги по Алматы и Казахстану. Поможем подобрать комплект под ваши диаметры и режим работы. Оптовым и корпоративным покупателям — отдельные условия.
