Метизы и крепёж для фланцевых соединений: болты, гайки, шпильки, прокладки

Фланцевое соединение держится не только на фланцах, но и на крепеже: болтах, гайках, шпильках и прокладке. От правильного подбора метизов зависит герметичность и надёжность стыка. Разберём, какой крепёж нужен для фланцевого соединения трубопровода, как его подобрать и затянуть.

Что входит в крепёж фланцевого соединения

Чтобы собрать фланцевый стык, нужны: болты или шпильки с гайками, которые стягивают два фланца, и прокладка между ними, обеспечивающая герметичность. Количество и размер болтов зависят от диаметра и давления (PN) фланца. Как устроено само фланцевое соединение ПНД — в материале фланцевые соединения полиэтиленовых труб.

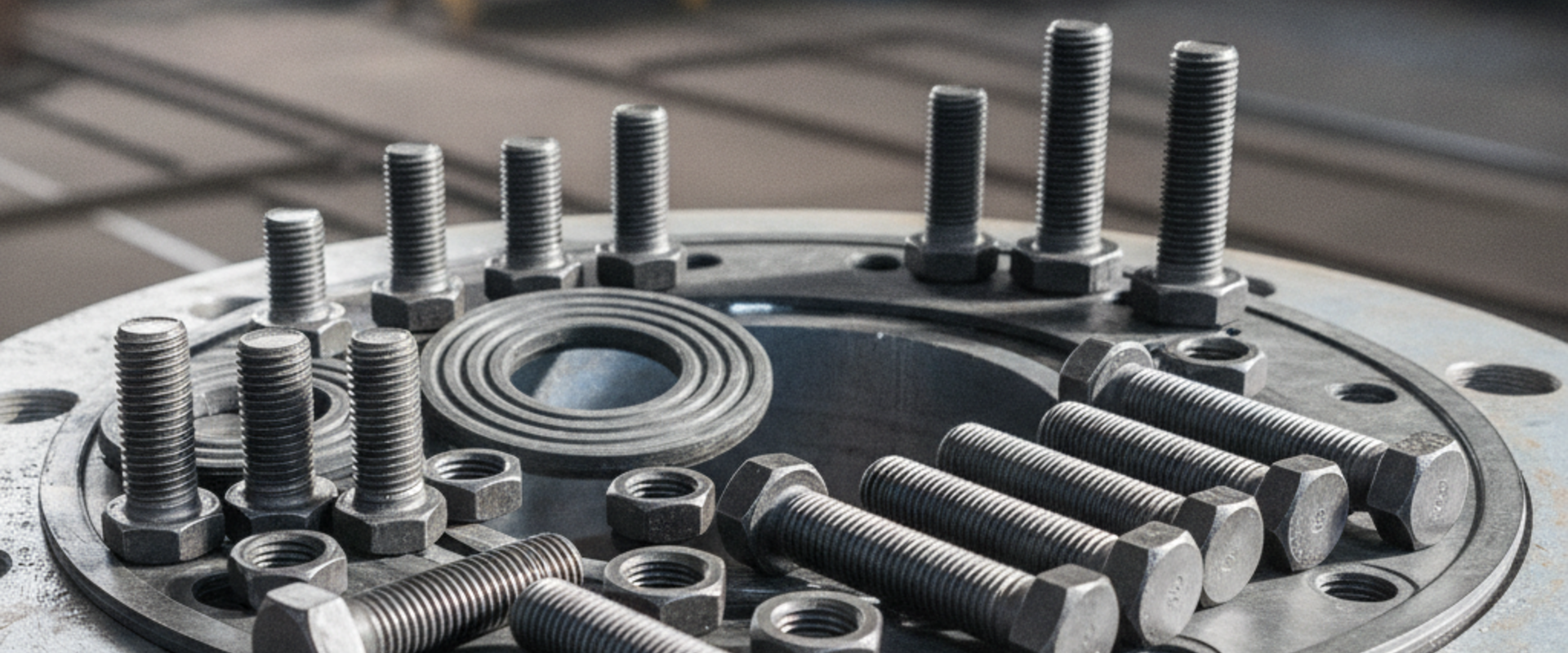

Болты, гайки и шпильки

Фланцы стягивают болтами с гайками или шпильками (резьба с двух сторон) с двумя гайками. Шпильки удобнее при толстых пакетах фланцев и обеспечивают равномерную затяжку. Размер (диаметр и длину) подбирают под отверстия фланца и суммарную толщину соединения с прокладкой. Количество болтов стандартизировано для каждого диаметра и давления.

Прокладки

Прокладка — ключевой элемент герметичности. Её материал выбирают под среду и температуру: резина (EPDM) для воды, паронит и другие материалы для сложных сред. Прокладку ставят ровно, без перекоса, и не используют повторно старую. Именно прокладка компенсирует микронеровности фланцев и держит стык герметичным.

Как подобрать крепёж

Подбор идёт по стандарту фланца: диаметр (DN), давление (PN) задают число болтов, их диаметр и диаметр расположения отверстий. Важно, чтобы болты, гайки и фланцы соответствовали друг другу по размеру и классу прочности. Для ответственных и газовых линий применяют крепёж с подтверждённым классом прочности.

Элемент	Назначение
Болт / шпилька	Стягивает фланцы
Гайка	Фиксирует болт/шпильку
Шайба	Распределяет нагрузку под гайкой
Прокладка	Герметизирует стык между фланцами

Материалы и защита от коррозии

Крепёж делают из стали — оцинкованной или нержавеющей. Для улицы, грунта и влажной среды выбирают оцинкованные или нержавеющие метизы: обычная сталь быстро ржавеет и стык теряет прочность. В местах перехода на сталь (см. соединение ПЭ со стальной трубой) крепёж тоже защищают от коррозии.

Монтаж: равномерная затяжка

Болты затягивают крест-накрест в несколько проходов, равномерно, чтобы прокладка обжималась без перекоса. Недотяжка даёт течь, перетяжка — повреждает прокладку и фланец. На ответственных линиях используют динамометрический ключ и соблюдают момент затяжки, рекомендованный для данного размера.

Класс прочности крепежа

У болтов и гаек есть класс прочности (например, 5.8, 8.8 и выше) — он показывает, какую нагрузку выдержит метиз. Для ответственных и газовых фланцевых соединений применяют крепёж подтверждённого класса прочности, а не случайные болты. Класс прочности и размер подбирают под давление системы и рекомендации по фланцу.

Частые ошибки при сборке

Частые ошибки: неравномерная затяжка (перекос прокладки и течь), повторное использование старой прокладки, несовпадение числа и размера болтов с фланцем, применение ржавого крепежа на улице. Чтобы стык был герметичным, крепёж подбирают по стандарту фланца, прокладку ставят новую, а болты затягивают крест-накрест в несколько проходов.

Trans Plast поставляет метизы, фланцы, прокладки и крепёж для фланцевых соединений трубопроводов с доставкой по Алматы и Казахстану. Пришлите диаметр и давление фланца — подберём комплект крепежа.
