Соединение полиэтиленовой трубы со стальной: переход ПЭ-сталь, фланцы
Технический отдел Trans Plast, обновлено 4 мин чтения
Соединение полиэтиленовой трубы со стальной нужно почти на каждом трубопроводе: на вводах, при выходе газопровода из земли, при подключении к стальной арматуре и старым сетям. Напрямую сварить полиэтилен со сталью нельзя, поэтому применяют специальные переходы. Разберём, как соединить полиэтиленовую трубу со стальной, какие есть способы и где какой применять в Казахстане.
Почему нельзя сварить полиэтилен со сталью
Полиэтилен и сталь — разные материалы, которые не свариваются между собой. Полиэтилен соединяется сваркой только с полиэтиленом, сталь — со сталью. Поэтому переход с одного материала на другой делают через разъёмное или заводское соединение, где стыкуются уже готовые полиэтиленовая и стальная части.
Такой переход нужен там, где полиэтиленовая труба встречается с металлом: на выходе газопровода на поверхность, при подключении к стальной магистрали, насосу, задвижке или старому стальному вводу.
Способы соединения ПЭ и стали
Есть два основных способа перехода — неразъёмное заводское соединение и разъёмное фланцевое. Выбор зависит от назначения трубопровода и того, нужно ли соединение разбирать.
| Параметр | Неразъёмное ПЭ-сталь | Фланцевое |
|---|---|---|
| Разборка | нет | да |
| Газопровод | обязательно | не допускается под землёй |
| Водопровод | глухие участки | арматура, насосы, ремонт |
| Монтаж | сварка + приварка | болты + прокладка |
Неразъёмное соединение «полиэтилен-сталь»
Это заводская деталь, у которой полиэтиленовый конец сваривается с ПЭ трубой, а стальной — приваривается к стальной трубе. Соединение герметично и неразборно, поэтому его применяют на подземных газопроводах при выходе на поверхность и на ответственных участках, где разборка не нужна.
Разъёмное фланцевое соединение

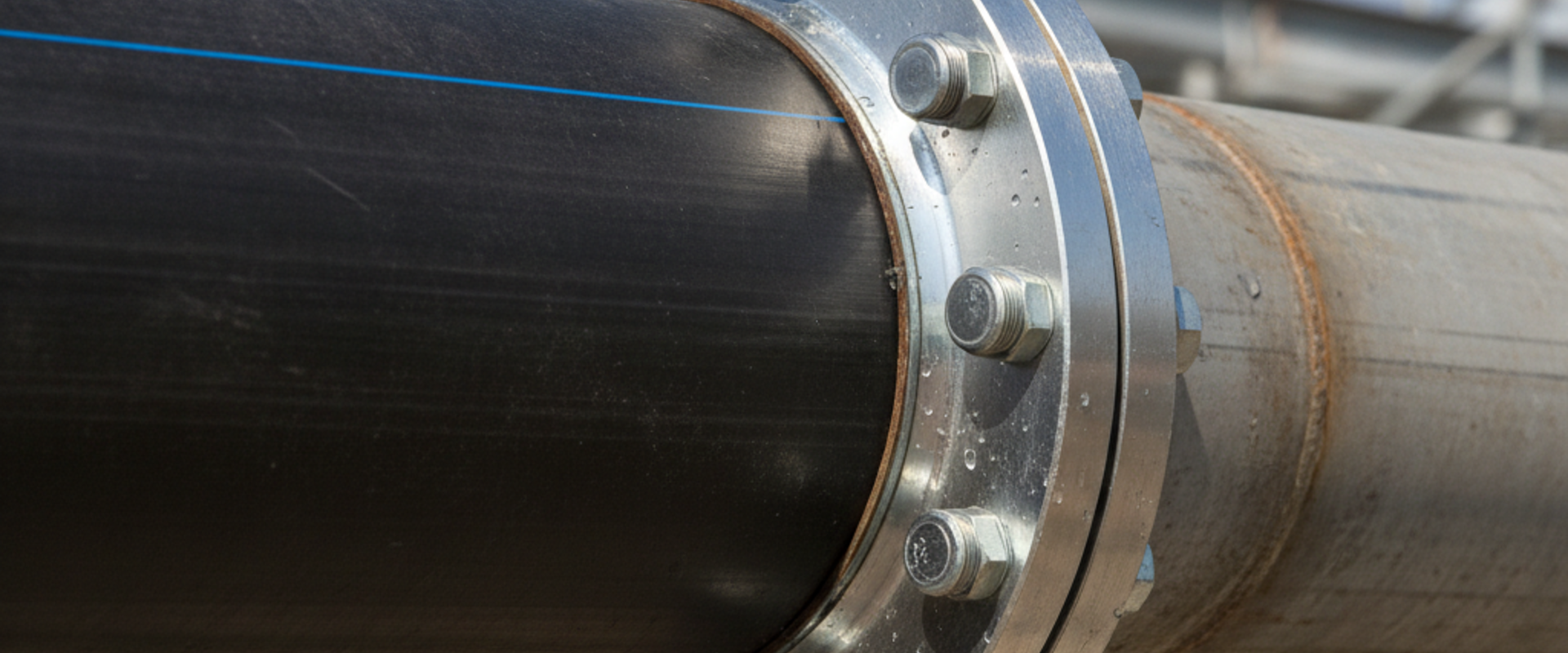

Для разборного перехода применяют фланцевый узел: на полиэтиленовую трубу приваривают втулку под фланец, надевают свободный фланец и стягивают болтами со стальным фланцем через прокладку. Такое соединение можно разобрать для обслуживания. Подробно сборка разобрана в статье про фланцевые соединения полиэтиленовых труб.
Где какой переход применять
На газопроводах при выходе полиэтиленовой трубы из земли применяют только неразъёмное соединение «полиэтилен-сталь» — это требование норм безопасности, поскольку разъёмные соединения на подземном газе не допускаются.
На водопроводах выбор шире: для подключения к стальной арматуре, насосам и старым сетям, которые нужно обслуживать, применяют разъёмные фланцевые переходы. Для глухих неразборных участков подойдёт и неразъёмное соединение. Комплектующие для переходов можно подобрать в разделах метизы, фланцы и прокладки и полиэтиленовые фитинги.
Как собрать переход правильно
Полиэтиленовую часть перехода сваривают с трубой стыковой или электромуфтовой сваркой того же диаметра и марки полиэтилена. Стальную часть приваривают к стали или подключают через фланец. Все соединения выполняют по технологии для каждого материала, чтобы стык был равнопрочным.
Место перехода, особенно на выходе из земли, защищают от коррозии и механических нагрузок. Стальную часть изолируют, а узел опрессовывают рабочим давлением перед пуском. Правильно собранный переход служит наравне с трубопроводом весь его срок.
Часто задаваемые вопросы
Можно ли сварить полиэтиленовую трубу со стальной?
Нет. Полиэтилен и сталь не свариваются между собой. Переход делают через заводское неразъёмное соединение «полиэтилен-сталь» или разъёмный фланцевый узел, где полиэтиленовая и стальная части стыкуются готовыми.
Что такое неразъёмное соединение «полиэтилен-сталь»?
Это заводская деталь: её полиэтиленовый конец сваривают с ПЭ трубой, а стальной — приваривают к стальной. Соединение герметичное и неразборное, применяется на газопроводах при выходе из земли и на ответственных участках.
Как перейти с ПНД на сталь на водопроводе?
На водопроводе применяют разъёмный фланцевый переход: на ПЭ трубу приваривают втулку под фланец, надевают свободный фланец и стягивают болтами со стальным фланцем через прокладку. Такой узел можно разобрать для обслуживания.
Какой переход нужен для газопровода?
Только неразъёмное соединение «полиэтилен-сталь». Разъёмные и резьбовые соединения на подземном газопроводе запрещены нормами безопасности, поэтому на выходе газовой трубы из земли ставят заводской неразъёмный переход.
Нужно ли защищать место перехода?
Да. Стальную часть перехода изолируют от коррозии, а узел защищают от механических нагрузок, особенно на выходе из земли. Перед пуском переход опрессовывают рабочим давлением для проверки герметичности.
Можно ли соединить ПНД и сталь на резьбе?
На воде малых диаметров применяют комбинированные фитинги с резьбой для подключения к металлической арматуре. На газе резьбовые соединения под землёй запрещены — там только неразъёмный переход «полиэтилен-сталь».
