Фланцевые соединения полиэтиленовых труб: втулка, фланец, монтаж
Технический отдел Trans Plast, обновлено 4 мин чтения
Фланцевое соединение — единственный способ подключить полиэтиленовую трубу к металлической арматуре, насосу или стальному участку так, чтобы узел можно было разобрать. Металл нельзя приварить к полиэтилену, поэтому переход делают через разъёмный фланцевый узел. Разберём, как устроено фланцевое соединение полиэтиленовых труб, из чего состоит комплект и как собрать герметичный узел в Казахстане.

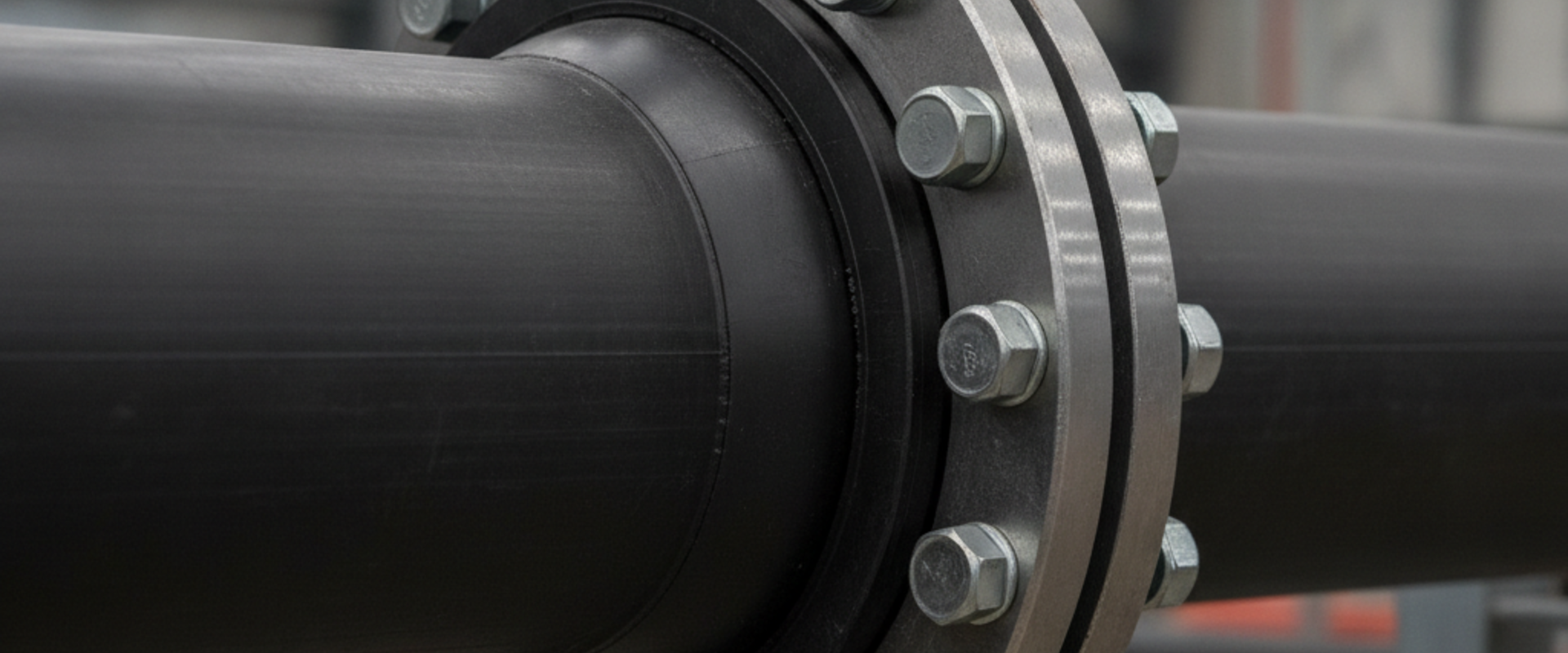

Из чего состоит фланцевое соединение ПНД трубы
Фланцевый узел на полиэтиленовой трубе собирают из нескольких элементов, каждый из которых выполняет свою задачу. Сама труба к металлу не крепится — нагрузку берут на себя втулка и свободный фланец.
- Втулка под фланец (буртовая) — приваривается к торцу трубы и образует упорный бурт;
- Свободный фланец — надевается на трубу за буртом и стягивает соединение;
- Прокладка — уплотнитель между двумя фланцами;
- Крепёж — болты или шпильки, гайки и шайбы для стяжки.
Втулку под фланец приваривают к трубе стыковой или электромуфтовой сваркой, а свободный фланец остаётся подвижным — он вращается на трубе, что упрощает совмещение отверстий при монтаже.
Где применяют фланцевые соединения
Фланцевый узел ставят везде, где полиэтиленовую трубу соединяют с разъёмным или металлическим элементом, который нужно обслуживать или снимать.
- подключение задвижек, кранов и другой запорной арматуры;
- переход с полиэтиленовой трубы на стальной участок;
- врезка насосов, фильтров, счётчиков и компенсаторов;
- монтаж узлов, которые периодически снимают для ревизии.
Как подобрать запорную арматуру под фланцевое подключение, разобрано в статье про запорную арматуру, а типы соединений и расчёты — в материале про подбор фитингов под давление и диаметр.
Как подобрать фланец и комплект крепежа
Фланец подбирают по диаметру трубы и условному давлению Ру — от него зависит число и размер отверстий под болты. Втулка под фланец должна быть той же марки полиэтилена и SDR, что и труба, чтобы шов был равнопрочным.
| Элемент | Подбирается по |
|---|---|
| Втулка под фланец | диаметр, SDR, марка ПЭ трубы |
| Свободный фланец | диаметр трубы, давление Ру |
| Болты / шпильки | число отверстий, класс прочности |
| Прокладка | диаметр фланца, среда |
Число болтов определяется типом фланца. Крепёж берут одного класса прочности и покрытия — оцинкованный для влажной среды и грунта, нержавеющий для ответственных участков. Комплект крепежа удобно заказывать сразу целиком.
Как собрать герметичное фланцевое соединение
Порядок сборки простой, но каждый шаг влияет на герметичность:
- приварите втулку под фланец к торцу трубы, наденьте свободный фланец за бурт;
- совместите фланцы трубы и ответной детали, между ними установите прокладку;
- вставьте болты, наживите гайки с шайбами от руки;
- затяните крест-накрест в несколько проходов, постепенно повышая усилие;
- перед пуском опрессуйте узел рабочим давлением.
Затяжка крест-накрест обеспечивает равномерный прижим прокладки по всему периметру. Перетягивать болты нельзя — можно передавить прокладку или деформировать фланец. Недотянутый узел даёт течь под давлением.
Частые ошибки при сборке фланцевого узла
- перекос фланцев — неравномерный прижим и течь по прокладке;
- затяжка болтов по кругу вместо креста — перекос прокладки;
- крепёж без покрытия в грунте — коррозия и закисание резьбы;
- повреждённая или неподходящая прокладка — негерметичность;
- сборка без опрессовки — дефект находят уже под давлением.
Часто задаваемые вопросы
Можно ли приварить металлический фланец к ПНД трубе?
Нет. Металл к полиэтилену не приваривается. На трубу приваривают полиэтиленовую втулку под фланец, а металлический свободный фланец надевают на неё за бурт и стягивают болтами через прокладку.
Что такое втулка под фланец?
Это полиэтиленовая деталь с упорным буртом, которую приваривают к торцу трубы. За бурт втулки заходит свободный фланец, который прижимает соединение. Втулка передаёт нагрузку от фланца на трубу.
Как затягивать болты на фланце?
Крест-накрест в несколько проходов, постепенно повышая усилие. Так прокладка прижимается равномерно по всему периметру. Затяжка по кругу или с перетягом ведёт к перекосу и течи.
Сколько болтов нужно на один фланец?
Число болтов зависит от диаметра и типа фланца — оно равно числу отверстий. Чем крупнее диаметр и выше давление, тем больше болтов. Комплект крепежа подбирают под конкретный фланец.
Какой крепёж выбрать для подземного узла?
Оцинкованные болты, гайки и шайбы — они защищены от коррозии в грунте и влажной среде. Для ответственных и агрессивных участков берут нержавеющий крепёж. Все элементы должны быть одного покрытия.
Разбирается ли фланцевое соединение повторно?
Да, в этом его смысл. Открутив болты, узел разбирают для ревизии или замены арматуры. При повторной сборке рекомендуется заменить прокладку, чтобы сохранить герметичность.
Купить фланцы и крепёж в Казахстане
Компания «Транс Пласт» поставляет втулки под фланец, свободные фланцы, прокладки и крепёж для сборки фланцевых соединений полиэтиленовых трубопроводов с доставкой по Алматы и всему Казахстану. В наличии комплектующие разных диаметров и классов давления. Подобрать элементы можно в разделе метизы, фланцы и прокладки. Поможем укомплектовать фланцевый узел целиком под ваш объект — свяжитесь с нами для расчёта.
