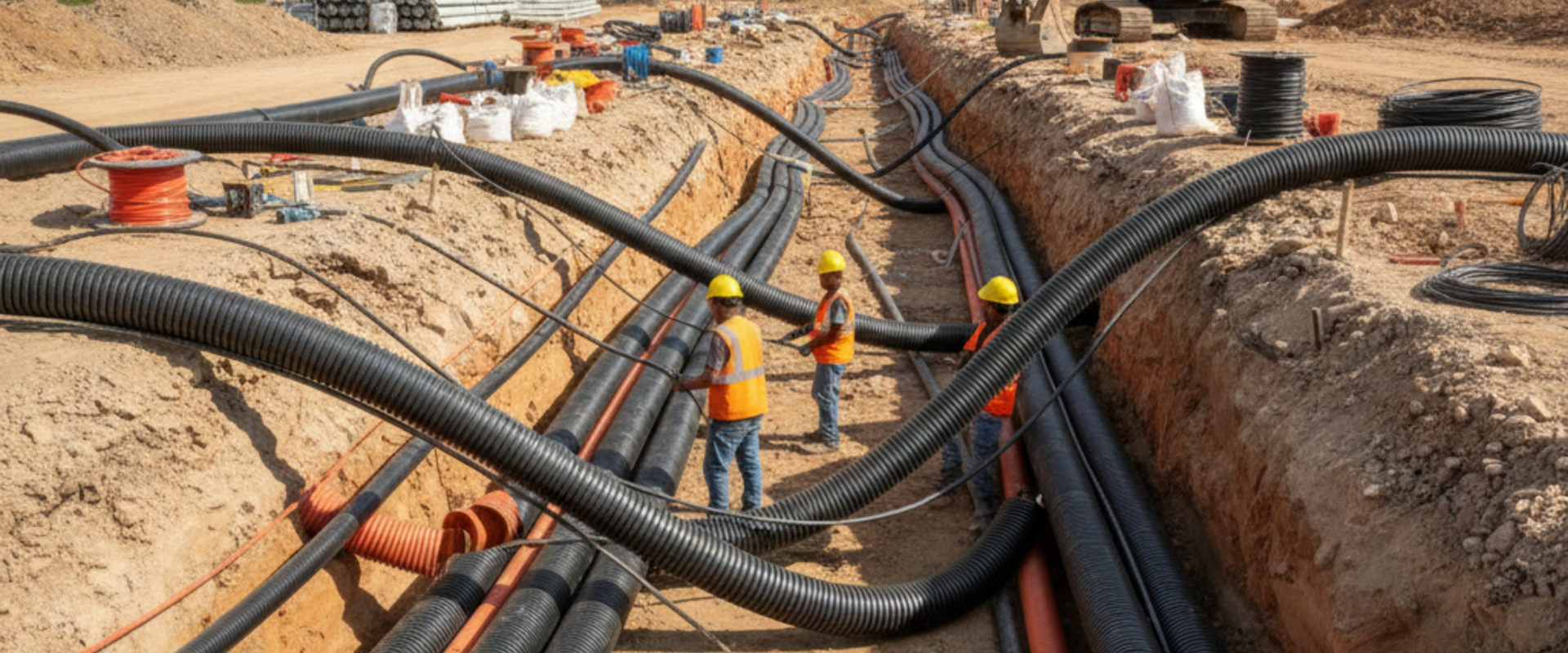

ПНД трубы для прокладки кабеля: защита линий в земле

Кабель в земле без защиты уязвим к нагрузке грунта, влаге, грызунам и повреждению при раскопках. Полиэтиленовая труба-футляр решает все эти задачи и позволяет заменить кабель без вскрытия траншеи. Разберём, какие ПНД трубы использовать для кабельной канализации, какого диаметра и как их монтировать.

Зачем прокладывать кабель в трубе

Труба-футляр защищает кабель механически (от нагрузки грунта и ковша), от влаги и грызунов, а также создаёт канал, по которому кабель можно вытянуть и заменить без раскопок. Это основа кабельной канализации — сети труб между колодцами, куда затягивают силовые и слаботочные линии. Полиэтилен для этого идеален: гладкая внутренняя стенка облегчает протяжку, а сама труба не гниёт и не проводит ток.

Какие ПНД трубы применяют для кабеля

Гладкая техническая труба

Жёсткая гладкая ПНД труба (часто с индексом «т» — техническая) подходит для прямых участков и переходов под дорогой, где нужна прочность на смятие.

Двухслойная гофрированная труба

Гофра с гладким внутренним слоем гибкая, прочная на смятие и быстро укладывается по кривой трассе. Её берут для разводки по участку и заходов в здания.

Какой диаметр трубы нужен для кабеля

Диаметр футляра подбирают по диаметру кабеля с запасом на протяжку: труба должна быть примерно в 1,5 раза больше кабеля, чтобы его можно было затянуть и позже заменить. Для бытовых линий (ввод в дом, освещение) берут 50–63 мм, для силовых кабелей — 90–110 мм, для пучка кабелей или магистралей — 160–200 мм. В один футляр обычно закладывают один кабель.

Диаметр трубы	Назначение
40–63 мм	слаботочка, освещение, ввод в дом
90–110 мм	силовой кабель до дома, электрощит
160–200 мм	магистраль, пучок кабелей, переход под дорогой

Монтаж кабельной канализации

Трубу укладывают в траншею на песчаную подушку ниже глубины промерзания, на прямых длинных участках и поворотах ставят кабельные колодцы для протяжки и обслуживания. Кабель затягивают через трубу протяжкой (УЗК). Стыки труб соединяют муфтами, концы у зданий герметизируют. Над трубой укладывают сигнальную ленту, а трассу обозначают опознавательными столбиками — как на любой подземной коммуникации.

Труба для кабеля и переход под дорогой

Под проездами и дорогами кабель обязательно ведут в жёсткой трубе-футляре, принимающей нагрузку от транспорта. Здесь берут прочную гладкую ПНД трубу с толстой стенкой, а на длинных переходах прокладывают её бестраншейным методом — проколом или ГНБ, без вскрытия покрытия. Футляр оставляют с запасом по концам за пределами проезжей части.

Часто задаваемые вопросы

Какую трубу использовать для прокладки кабеля в земле?

Гладкую техническую ПНД трубу для прямых участков и переходов под дорогой либо двухслойную гофру для разводки по кривой трассе. Обе защищают кабель и позволяют его заменить.

Какой диаметр трубы нужен под кабель?

Примерно в 1,5 раза больше диаметра кабеля для свободной протяжки. Обычно 50–63 мм для слаботочки, 90–110 мм для силового кабеля, 160–200 мм для пучка или магистрали.

Можно ли прокладывать кабель в водопроводной ПНД трубе?

Технически да, но для кабеля выпускают специальные технические и гофрированные трубы — они дешевле питьевых и рассчитаны именно на защиту кабеля. Питьевую напорную трубу под кабель брать нерационально.

Нужны ли колодцы для кабельной канализации?

На длинных трассах и поворотах — да: через колодцы затягивают и обслуживают кабель. На коротком вводе в частный дом можно обойтись без них.

На какую глубину закапывать трубу с кабелем?

Ниже глубины промерзания и с защитным слоем грунта от нагрузки, обычно от 0,7–1 м для бытовых линий. Точную глубину задают нормы и проект по типу кабеля.

Как обозначить трассу кабеля?

Над трубой укладывают сигнальную ленту, а на поверхности ставят опознавательные столбики. Для полиэтиленовых труб применяют трассируемую ленту с проводником для поиска трассы прибором.

Купить ПНД трубы для кабеля в Алматы с доставкой

Транс Пласт поставляет технические и гофрированные трубы для кабельной канализации, а также сигнальные ленты и столбики для обозначения трасс — одной поставкой. Поможем подобрать диаметр под ваш кабель и рассчитать трассу. По переходам под дорогой смотрите материал о бестраншейной прокладке (ГНБ и прокол), по укладке — о прокладке в грунт.
