Прокладка ПНД трубопровода в грунт — глубина и монтаж

Правильная прокладка полиэтиленового трубопровода в грунт определяет, прослужит линия заявленные 50 лет или даст аварию через пару сезонов. Ошибки на этапе траншеи и засыпки приводят к повреждению стенки, потере герметичности и дорогому ремонту с вскрытием трассы. Разберём, на какую глубину закладывают ПНД трубопровод, как готовят траншею и укладывают трубу для воды и газа в условиях Казахстана.

На какую глубину закладывают ПНД трубопровод

Глубина заложения зависит от назначения трубопровода и глубины промерзания грунта в регионе. Водопровод укладывают ниже уровня промерзания, чтобы вода в трубе не замерзала. Газопровод закладывают по нормам безопасности независимо от промерзания, поскольку газ не замерзает.

Трубопровод	Глубина до верха трубы	Под проезжей частью
Водопровод	ниже промерзания, 1,5–1,8 м	+ защита от нагрузки
Газопровод	не менее 1,0 м	от 1,2 м
Напорная канализация	1,5–2,0 м	от 1,5 м

В большинстве районов Казахстана грунт промерзает на 1,5–1,8 м, поэтому водопровод закладывают именно на этой глубине. Если по условиям участка трубу укладывают выше, её утепляют скорлупой или прокладывают греющий кабель.

Как подготовить траншею под трубопровод

Ширина траншеи по дну должна быть на 30–40 см больше диаметра трубы — этого достаточно для укладки и сварки. Дно выравнивают и очищают от камней и строительного мусора, которые создают точечные нагрузки на стенку.

Песчаная подушка

На дно траншеи насыпают песчаную подушку толщиной 10–15 см и трамбуют. Она равномерно распределяет нагрузку и защищает трубу от продавливания на неровностях грунта. Для крупных диаметров подушку делают толще. Использовать грунт с камнями под трубу нельзя.

Уклон и повороты

Самотёчные линии укладывают с проектным уклоном, напорные — по рельефу с плавными поворотами. Полиэтилен эластичен и допускает изгиб с большим радиусом без фитингов, что упрощает обход препятствий на трассе.

Укладка и соединение труб на трассе

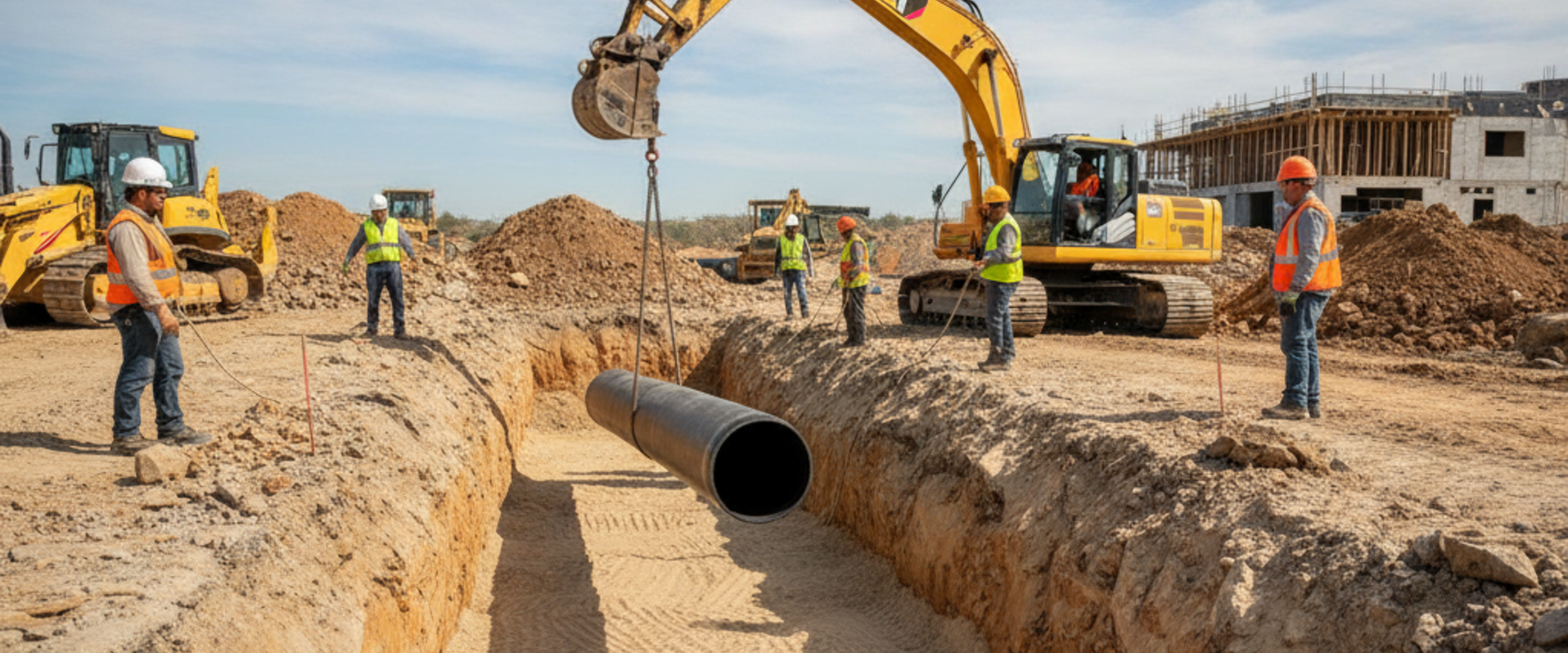

Трубы соединяют сваркой прямо на трассе или сваривают плеть на бровке и опускают в траншею. Для магистралей применяют стыковую сварку встык, для узлов и ремонта — электромуфтовую. Компрессионные фитинги используют только на воде малых диаметров, на газе они запрещены. Подробно методы разобраны в статье про сварку ПНД труб.

Полиэтиленовые трубы малых диаметров поставляются в бухтах, поэтому длинные участки укладывают с минимальным числом стыков — это ускоряет монтаж и повышает герметичность линии. Крупные диаметры от 250 мм поставляют отрезками 12–13 метров и сваривают на месте.

Засыпка траншеи и сигнальная лента

Уложенную трубу сначала обсыпают мягким грунтом или песком без камней на 20–30 см выше верха трубы, чтобы защитить стенку от повреждения при засыпке. Затем траншею засыпают вынутым грунтом с послойным уплотнением.

Над трубопроводом укладывают сигнальную ленту — она предупреждает о трассе при будущих раскопках. Над водопроводом ленту «Вода» кладут на 0,3–0,4 м выше трубы, над газопроводом ленту «Газ» — на 0,2 м. Цвет ленты соответствует цвету полос на трубе.

Опрессовка и приёмка трубопровода

До полной засыпки линию опрессовывают — подают давление выше рабочего и выдерживают, проверяя герметичность сварных стыков. Опрессовка выявляет дефекты до того, как трасса будет закопана, и избавляет от вскрытия грунта при протечке. После успешной опрессовки водопровод промывают, а газопровод сдают по акту с проверкой швов.

Полиэтиленовые трубопроводы, уложенные с соблюдением технологии, служат более 50 лет без коррозии и зарастания — подробнее о факторах долговечности в материале про срок службы ПЭ труб в подземных коммуникациях.

Частые ошибки при прокладке ПНД трубопровода

укладка на дно с камнями без песчаной подушки — продавливание стенки;
засыпка трубы грунтом с крупными включениями сразу, без мягкой обсыпки;
заложение водопровода выше глубины промерзания без утепления;
отсутствие сигнальной ленты — риск повредить трассу при раскопках;
засыпка линии до опрессовки — протечку находят уже под грунтом.

Часто задаваемые вопросы

На какую глубину закапывать водопровод из ПНД?

Ниже глубины промерзания грунта — для большинства районов Казахстана это 1,5–1,8 м до верха трубы. Если заложить выше, вода зимой замёрзнет, поэтому трубу утепляют или прокладывают греющий кабель.

Нужна ли песчаная подушка под трубу?

Да. Подушка из песка толщиной 10–15 см равномерно распределяет нагрузку и защищает стенку от продавливания на камнях и неровностях. Укладывать трубу прямо на грунт с включениями нельзя — это ведёт к повреждению.

На какой глубине укладывают газопровод из полиэтилена?

Не менее 1,0 м до верха трубы, под проезжей частью — от 1,2 м. Глубина газопровода не зависит от промерзания. Над трубой на 0,2 м укладывают жёлтую сигнальную ленту «Газ».

Зачем нужна сигнальная лента над трубой?

Лента предупреждает о трассе при будущих земляных работах: экскаваторщик натыкается на яркую ленту раньше, чем ковш дойдёт до трубы. Это предотвращает разрыв трубопровода и аварийный ремонт.

Можно ли класть ПНД трубу без опрессовки?

Нет. Опрессовку давлением проводят до засыпки, чтобы найти дефекты сварных стыков. Если засыпать линию без проверки, протечку обнаружат уже под грунтом, и придётся вскрывать трассу.

Можно ли гнуть полиэтиленовую трубу при укладке?

Да, полиэтилен допускает изгиб с большим радиусом без фитингов, что позволяет обходить препятствия на трассе. Минимальный радиус изгиба зависит от диаметра и SDR трубы и указывается производителем.
