Полиэтиленовая труба 450 мм для газа

Полиэтиленовая труба 450 мм для газа — магистральный диаметр большой пропускной способности для транзитных и питающих газопроводов между населёнными пунктами и газораспределительными узлами. Полиэтилен ПЭ 100 даёт такой магистрали срок службы более 50 лет без коррозии. Разберём, где применяется газовая труба ПЭ 100 диаметром 450 мм, как читать маркировку и что важно при монтаже транзитной магистрали в Казахстане.

Где применяется газовая полиэтиленовая труба 450 мм

Диаметр 450 мм используют на транзитных магистралях, которые переносят большие объёмы газа между районами и питают несколько газораспределительных пунктов. Это один из крупнейших диаметров в сегменте полиэтиленовых газопроводов, рассчитанный на максимальные потоки.

• транзитные магистральные газопроводы между населёнными пунктами;
• питающие линии к нескольким газораспределительным пунктам;
• вводы газа в крупные города и промышленные узлы;
• магистрали, объединяющие несколько распределительных сетей;
• газопроводы к энергетическим и промышленным объектам большой мощности.

Такой диаметр проектируют исходя из перспективной нагрузки на десятилетия — запас по расходу позволяет подключать новые районы и потребителей без переукладки магистрали.

Маркировка и параметры газовой трубы 450 мм

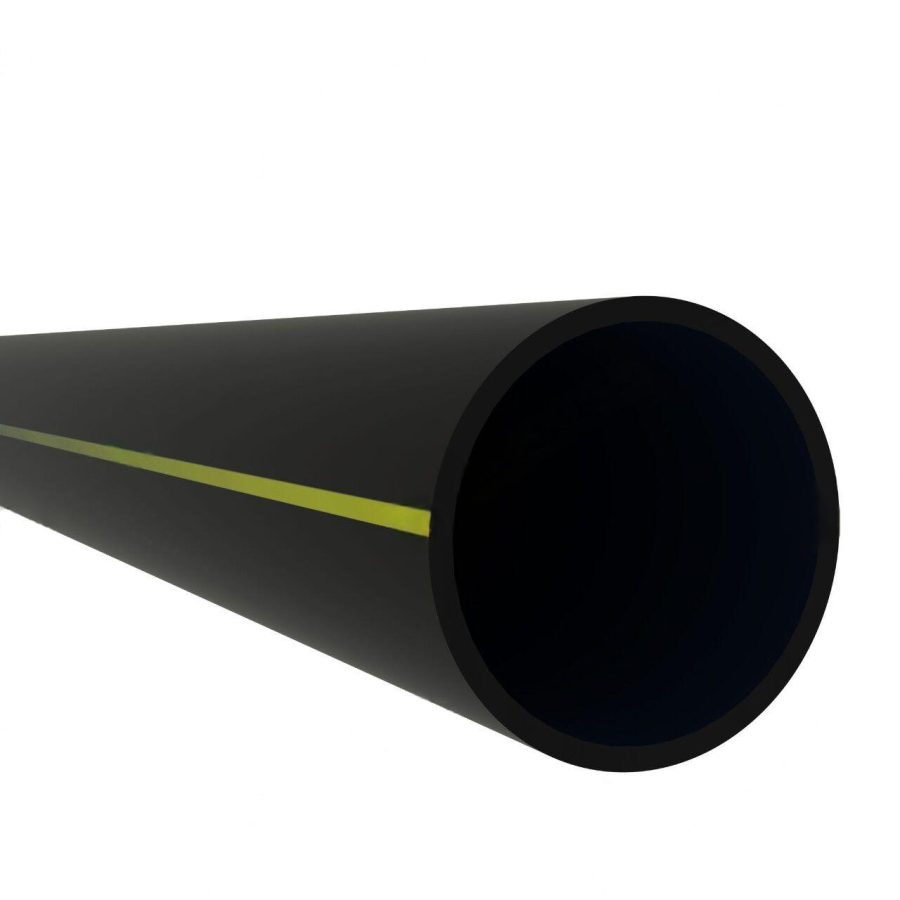

Газовая труба выпускается чёрной с жёлтыми продольными полосами — по этому признаку магистраль отличают от водопровода с синими полосами. Изготавливается по ГОСТ Р 58121.2 из полиэтилена ПЭ 100. Для газопроводов применяется только сертифицированный первичный полиэтилен с подтверждённым классом стойкости к растрескиванию.

Как читать маркировку

По длине трубы через каждый метр нанесена маркировка вида «ПЭ 100 ГАЗ SDR 11 450×40,9 ГОСТ Р 58121.2». В ней зашифрованы марка полиэтилена, назначение «ГАЗ», SDR, наружный диаметр и толщина стенки, а также стандарт. У диаметра 450 мм толщина стенки приближается к 41 мм, что обеспечивает магистрали высокую прочность под давлением.

SDR и давление трубы 450 мм

Для транзитных магистралей применяют исполнение SDR 11 из ПЭ 100 с рабочим давлением до 1,0 МПа. На участках среднего давления используют SDR 17,6 — до 0,6 МПа. Исполнение выбирает проектировщик по гидравлическому расчёту, исходя из объёма транспортируемого газа, требуемого давления и длины линии.

Преимущества газовой трубы ПЭ 100 диаметром 450 мм

На транзитных магистралях особенно важна пропускная способность и стабильность потока. Гладкая внутренняя стенка трубы ПЭ 100 диаметром 450 мм снижает гидравлическое сопротивление, поэтому газ идёт с меньшими потерями давления по всей длине линии. Материал не корродирует и не зарастает, а значит, пропускная способность магистрали сохраняется весь срок службы.

Полиэтилен не требует изоляции, катодной защиты и внутренней диагностики, обязательных для стальных магистралей такого диаметра, что существенно снижает эксплуатационные расходы. Труба устойчива к подвижкам грунта и сейсмическим нагрузкам, а сварные стыки образуют монолитную герметичную линию. Расчётный срок службы газопровода из ПЭ 100 превышает 50 лет.

Монтаж и транспортировка магистрали из трубы 450 мм

Труба 450 мм поставляется прямыми отрезками длиной 12–13 метров и имеет большой вес из-за толстой стенки, поэтому её погрузку, перевозку и укладку выполняют краном или трубоукладчиком. Соединяют трубы стыковой сваркой встык на мощных сварочных машинах с гидравлическим центратором: торцы оплавляют нагревательным диском и сжимают под расчётным давлением до образования грата. Все соединения на газе — только сварные, параметры регистрируют, качество швов контролируют, в том числе ультразвуком.

Магистраль укладывают в траншею на песчаную подушку на глубину не менее 1,0 м до верха трубы, под проезжей частью — от 1,2 м. Трубу обсыпают мягким грунтом без камней, над ней на 0,2 м прокладывают жёлтую сигнальную ленту «Газ». Открытая прокладка запрещена — под ультрафиолетом полиэтилен разрушается, поэтому на выходе из земли переходят на сталь через неразъёмное соединение «полиэтилен-сталь».

Купить газовую трубу 450 мм в Алматы

Компания «Транс Пласт» поставляет газовые полиэтиленовые трубы ПЭ 100 диаметром 450 мм с маркировкой по ГОСТ, паспортами и полным набором фитингов и переходов «полиэтилен-сталь». Доставляем по Алматы и всему Казахстану, помогаем подобрать SDR под проектное давление и рассчитать объём поставки под транзитную магистраль, организуем доставку крупногабаритных отрезков. Свяжитесь с нами, чтобы уточнить цену и наличие газовой трубы 450 мм.
