Запорная арматура для полиэтиленовых трубопроводов: как выбрать
Технический отдел Trans Plast, обновлено 4 мин чтения
Запорная арматура — это «краны» трубопровода, которыми перекрывают поток воды или газа для ремонта, обслуживания и управления сетью. От правильного выбора задвижки или крана зависит, сможете ли вы отключить участок без остановки всей линии. Разберём, какая запорная арматура для полиэтиленовых трубопроводов применяется, чем отличаются задвижки и краны и как подобрать их по диаметру и давлению в Казахстане.

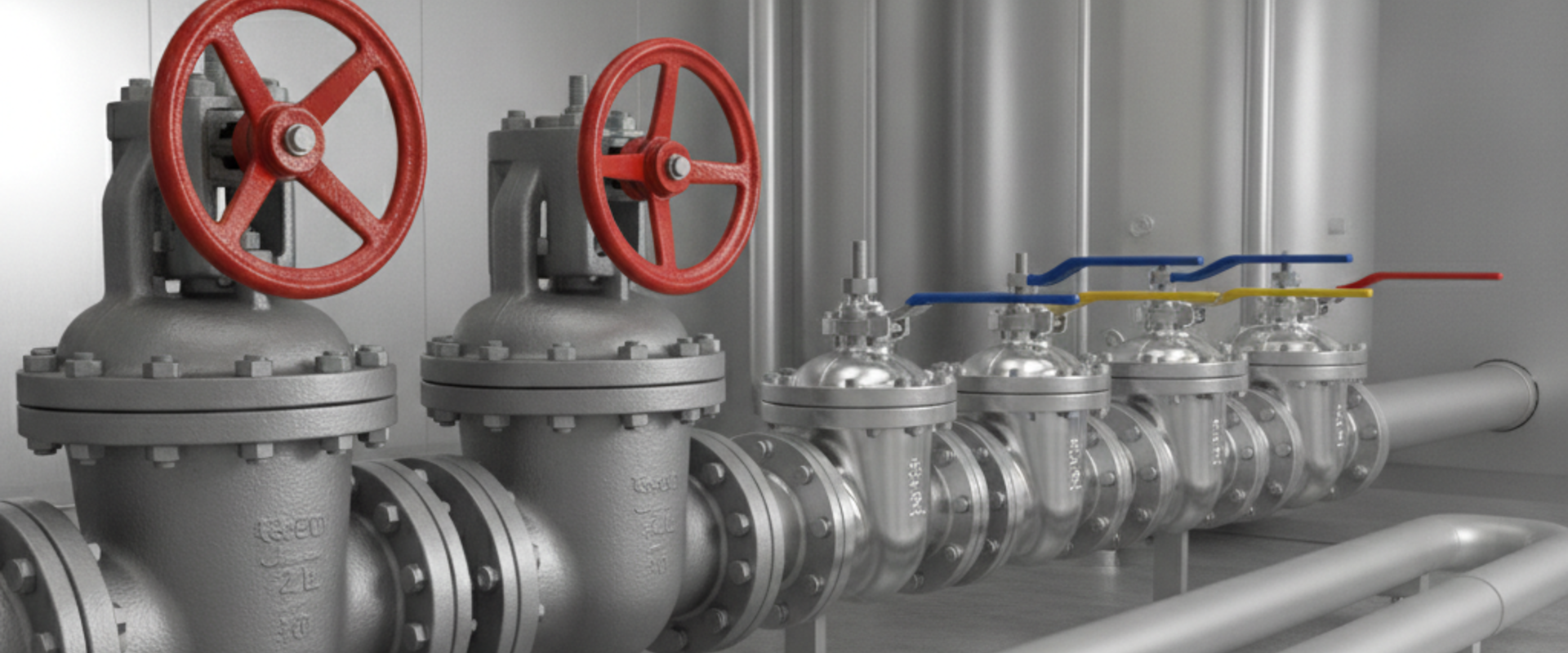

Виды запорной арматуры для трубопроводов
Запорная арматура делится на несколько типов по конструкции запорного элемента. На полиэтиленовых сетях водоснабжения и газоснабжения применяют три основные группы.
Задвижки
Задвижка перекрывает поток клином или диском, который опускается поперёк трубы. Клиновые задвижки с невыдвижным шпинделем компактны и применяются на водопроводных сетях среднего и крупного диаметра. Задвижка даёт полное проходное сечение в открытом положении и минимальное сопротивление потоку.
Шаровые краны
Шаровой кран перекрывает поток поворотом шара с отверстием на 90°. Он быстро открывается и закрывается, надёжно держит герметичность и удобен на вводах и ответвлениях малых и средних диаметров. Шаровые краны выпускают в том числе с полиэтиленовыми патрубками под сварку с трубой.
Обратные клапаны и затворы
Обратный клапан пропускает поток только в одну сторону и защищает насосы от обратного тока воды. Дисковые поворотные затворы компактны и применяются как запорная арматура на крупных диаметрах, где важны малый вес и габарит.
Как подобрать арматуру по диаметру и давлению
Арматуру подбирают по двум главным параметрам: условному проходу Ду (диаметр в миллиметрах) и условному давлению Ру (рабочее давление, на которое рассчитана арматура). Ду арматуры должен совпадать с диаметром трубопровода, а Ру — быть не ниже рабочего давления линии.
| Параметр | Обозначение | Что определяет |
|---|---|---|
| Условный проход | Ду (DN) | диаметр — подбор под трубу |
| Условное давление | Ру (PN) | макс. рабочее давление |
| Материал корпуса | чугун / сталь | среда и условия |
Класс давления Ру арматуры связан с тем же принципом, что и маркировка труб. Как читать давление по маркировке, подробно разобрано в статье про класс давления PN.
Материал корпуса: чугун или сталь
Корпус арматуры выбирают по среде и условиям эксплуатации. Чугунная арматура дешевле, устойчива к коррозии в воде и применяется на большинстве водопроводных сетей. Стальная арматура прочнее, держит более высокое давление и применяется на ответственных участках и газопроводах. Внутренние поверхности покрывают антикоррозийным составом для долгого срока службы.
Как арматуру подключают к полиэтиленовой трубе
Металлическую арматуру нельзя приварить к полиэтиленовой трубе напрямую, поэтому её подключают через фланцевое соединение. На трубу надевают втулку под фланев и свободный фланец, между фланцами ставят прокладку и стягивают болтами. Это разъёмное соединение, которое позволяет снять арматуру для ревизии или замены.
Для сборки фланцевого узла нужен комплект крепежа — болты, гайки, шайбы и прокладки. Подобрать их можно в разделе метизы, фланцы и прокладки, а саму арматуру — в каталоге запорной арматуры.
Где устанавливают запорную арматуру
Арматуру размещают в точках, где нужно управлять потоком или отключать участок: на вводах в здания, на ответвлениях магистрали, перед насосами и водомерными узлами, в колодцах на распределительной сети. Грамотная расстановка задвижек позволяет отключить аварийный участок, не оставляя без воды остальных потребителей.
На газопроводах запорную арматуру устанавливают на вводах и в узлах редуцирования давления. Требования к газовой арматуре строже, а её монтаж выполняется только аттестованными специалистами по проекту.
Часто задаваемые вопросы
Чем задвижка отличается от шарового крана?
Задвижка перекрывает поток клином, опускающимся поперёк трубы, и применяется на средних и крупных диаметрах. Шаровой кран перекрывает поток поворотом шара на 90°, работает быстрее и удобнее на малых и средних вводах и ответвлениях.
Что такое Ду и Ру у арматуры?
Ду (условный проход) — это диаметр арматуры в миллиметрах, он должен совпадать с диаметром трубы. Ру (условное давление) — максимальное рабочее давление, на которое рассчитана арматура; оно должно быть не ниже давления в линии.
Как подключить задвижку к полиэтиленовой трубе?
Через фланцевое соединение: на трубу надевают втулку под фланец и свободный фланец, между фланцами арматуры и трубы ставят прокладку и стягивают болтами. Приварить металлическую арматуру к полиэтилену напрямую нельзя.
Какую арматуру выбрать — чугунную или стальную?
Для водопроводных сетей обычно достаточно чугунной арматуры — она дешевле и устойчива к коррозии. Стальную выбирают для высокого давления, ответственных участков и газопроводов, где нужна повышенная прочность.
Нужен ли обратный клапан на водопроводе?
Обратный клапан ставят там, где нужно исключить обратный ток воды — например, для защиты насоса от гидроудара при остановке. Он пропускает поток только в одну сторону и продлевает срок службы насосного оборудования.
Можно ли ставить арматуру в грунт без колодца?
Задвижки и краны, требующие обслуживания, устанавливают в колодцах для доступа к приводу. Некоторые типы арматуры допускают бесколодезную установку с выносом штока управления на поверхность — это решает проект.
