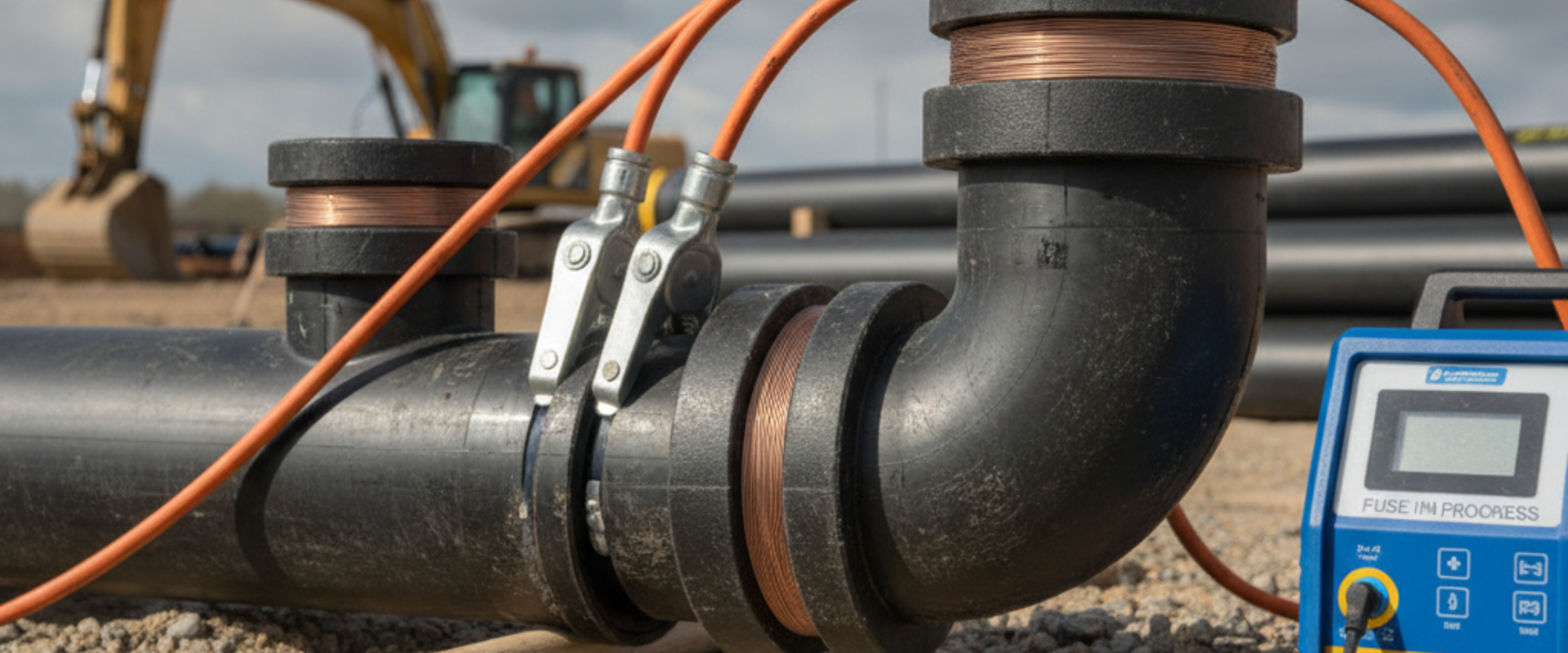

Электросварные (терморезисторные) фитинги для ПНД труб: муфты, отводы, тройники

Электросварные (терморезисторные) фитинги — это соединительные детали для полиэтиленовых труб с встроенной нагревательной спиралью. При подаче тока спираль разогревает полиэтилен, и фитинг сваривается с трубой в монолитное соединение. Это один из самых надёжных способов монтажа напорных трубопроводов из ПЭ 100. Разберём виды электросварных фитингов, принцип работы и когда их выбирать.

Что такое электросварные фитинги для ПНД труб

Электросварной фитинг (его также называют терморезисторным или электромуфтовым) — это деталь из полиэтилена, внутри которой запрессована нагревательная спираль. Концы трубы зачищают, вставляют в фитинг и подключают его клеммы к сварочному аппарату. Аппарат подаёт ток по заданной программе, спираль плавит полиэтилен, и после остывания получается герметичный монолитный шов, равнопрочный самой трубе.

Виды электросварных фитингов

Ассортимент электросварных фитингов закрывает все узлы трубопровода:

Фитинг	Назначение
Муфта	Прямое соединение двух труб одного диаметра
Отвод 45° и 90°	Повороты трассы
Тройник	Ответвление от магистрали
Переход (редукция)	Соединение труб разного диаметра
Седёлка (накладка)	Врезка ответвления в действующую трубу
Заглушка	Герметичное окончание линии

Как работает электромуфтовая сварка

Технология проста и даёт повторяемый результат: торец трубы зачищают от окисленного слоя, обезжиривают, вставляют в фитинг до упора и фиксируют позиционером. Аппарат считывает штрихкод фитинга (время и напряжение сварки заданы производителем) и выполняет цикл автоматически. Современные аппараты сами корректируют время по температуре воздуха, что удобно при монтаже в холод. Подробнее о технологиях — в материале про сварку ПНД труб.

Преимущества электросварных фитингов

• монолитное, равнопрочное трубе соединение без протечек;
• подходят для стеснённых условий, где стыковую сварку не выполнить;
• работают на газопроводах и ответственных напорных линиях;
• простой повторяемый процесс с контролем параметров аппаратом;
• удобны для ремонта и врезок (седёлки) без разрушения трассы.

Электросварные или компрессионные фитинги

Компрессионные фитинги монтируются без сварки и аппарата — быстро и разъёмно, но они предназначены для малых диаметров и невысокого давления (подробнее в статье про компрессионные фитинги). Электросварные дают неразъёмное монолитное соединение и применяются там, где нужна максимальная надёжность и большие диаметры. Как подобрать соединение под давление и диаметр — в материале как подобрать фитинги.

Монтаж электросварного фитинга пошагово

Правильная последовательность монтажа определяет качество шва. Ошибка на любом этапе — и соединение потечёт под давлением, поэтому порядок соблюдают строго.

• Отрезать трубу ровно, перпендикулярно оси, без заусенцев;
• зачистить наружный окисленный слой трубы по длине фитинга специальным скребком;
• обезжирить зачищенную поверхность и внутреннюю часть фитинга;
• вставить трубу в фитинг до упора, зафиксировать позиционером (без перекосов);
• подключить аппарат, считать штрихкод, запустить цикл сварки;
• дождаться полного остывания в позиционере — только потом снимать нагрузку.

Типичные ошибки — отсутствие зачистки окисленного слоя (шов не сваривается), перекос трубы и снятие нагрузки до остывания. Все они приводят к негерметичности, поэтому зачистку и выдержку времени не пропускают.

Как выбрать электросварные фитинги

Фитинг подбирают по наружному диаметру трубы и классу SDR — они должны совпадать с трубой. Для газопроводов берут фитинги с жёлтой маркировкой и соответствующим допуском. Важно покупать фитинги проверенных производителей с корректным штрихкодом сварки: от этого напрямую зависит качество соединения. На ответственных линиях дополнительно ведут протокол сварки.

Частые вопросы

Что такое электросварной (терморезисторный) фитинг?

Это полиэтиленовая деталь со встроенной нагревательной спиралью. Сварочный аппарат подаёт ток, спираль плавит полиэтилен, и фитинг сваривается с трубой в монолитное соединение, равнопрочное самой трубе.

Чем электросварные фитинги лучше компрессионных?

Они дают неразъёмное герметичное соединение и подходят для газопроводов, ответственных напорных линий и больших диаметров. Компрессионные фитинги рассчитаны на малые диаметры и невысокое давление.

Какие бывают электросварные фитинги?

Муфты, отводы 45° и 90°, тройники, переходы (редукции), седёлки для врезки в действующую трубу и заглушки.

Почему электромуфтовое соединение может потечь?

Чаще всего из-за того, что не зачистили окисленный слой трубы, трубу вставили с перекосом или сняли позиционер до полного остывания шва.
