ПНД трубы большого диаметра (315–1000 мм): применение, монтаж, сварка

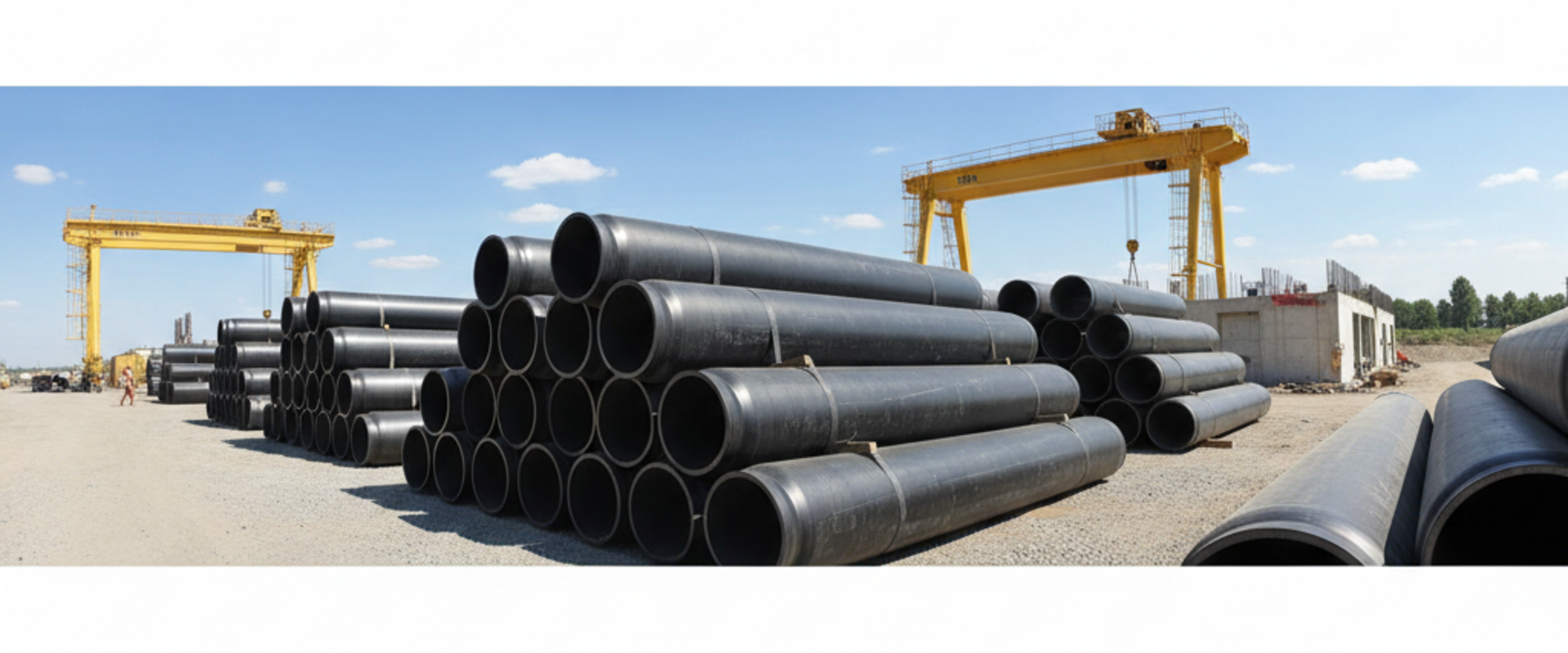

Полиэтиленовые трубы большого диаметра — от 315 до 1000 мм — применяют там, где нужны большие расходы воды и стоков: магистральные водоводы, канализационные коллекторы, газопроводы, технологические линии. При тех же преимуществах, что и у труб малого диаметра (коррозионная стойкость, срок службы 50+ лет), у них своя специфика монтажа, транспортировки и сварки. Разберём, где они применяются и как с ними работать.

Где применяют трубы большого диаметра

ПЭ 100 большого диаметра — это основа наружных инженерных сетей: напорные магистральные водоводы городов и посёлков, напорная и самотёчная канализация, ливневые коллекторы, газопроводы высокого объёма, технологические трубопроводы на производстве, дренаж и водопонижение на крупных объектах. Чем больше диаметр, тем выше пропускная способность: труба 630 мм пропускает в разы больший расход, чем 315 мм, при той же скорости потока.

Диаметры, SDR и рабочее давление

Трубы большого диаметра выпускают в разных классах SDR — чем меньше SDR, тем толще стенка и выше допустимое давление. Для напорных линий из ПЭ 100 ориентир такой:

Наружный диаметр, мм	Типовое применение	SDR	Класс давления
315	Водоводы, коллекторы	SDR 17 / SDR 11	PN 10 / PN 16
400–500	Магистрали, канализация	SDR 17 / SDR 26	PN 10 / PN 6
630	Крупные водоводы, газ	SDR 17 / SDR 11	PN 10 / PN 16
800–1000	Коллекторы, самотёк	SDR 26 / SDR 17	PN 6 / PN 10

Точный выбор SDR зависит от рабочего давления и условий. Как связаны диаметр, SDR и давление, подробно разобрано в материале как выбрать диаметр полиэтиленовой трубы.

Как соединяют трубы большого диаметра

Основной способ — стыковая сварка встык: торцы труб нагревают нагревательным элементом и соединяют под давлением, образуя монолитный шов. Для диаметров от 315 мм нужны мощные стыковые аппараты с гидравлическим центратором. Электромуфтовую сварку применяют реже из-за стоимости крупных муфт, но она удобна в стеснённых условиях. Фланцевые соединения используют для подключения к арматуре и стальным участкам. О технологии — в статье про сварку ПНД труб.

Транспортировка и хранение

Трубы большого диаметра поставляют отрезками (обычно 12 м), а не бухтами — свернуть такую трубу нельзя. При разгрузке используют мягкие стропы (не тросы), не бросают и не волочат трубу по грунту. Хранят на ровной площадке с подкладками, штабелем ограниченной высоты, защищая от длительного прямого солнца. Торцы желательно закрывать заглушками, чтобы внутрь не попадали грязь и грызуны.

Монтаж в траншее

Трубу большого диаметра укладывают на песчаную подушку, с проектным уклоном для самотёчных линий. Важна аккуратная засыпка с послойным уплотнением пазух, чтобы труба не деформировалась под нагрузкой грунта (для тонкостенных SDR 26 это особенно критично). Повороты выполняют отводами, ответвления — тройниками и седёлками. Общие правила укладки — в материале прокладка ПНД трубопровода в грунт.

Trans Plast поставляет полиэтиленовые трубы ПЭ 100 для воды и газа диаметром до 1000 мм, фитинги, фланцы и запорную арматуру под них с доставкой по Алматы и Казахстану. Пришлите спецификацию или параметры объекта — рассчитаем трубу нужного диаметра и SDR и подготовим коммерческое предложение.

Часто задаваемые вопросы

Какой самый большой диаметр ПНД трубы можно купить?

Трубы ПЭ 100 выпускают диаметром до 1000 мм и более. Trans Plast поставляет трубы для воды и газа диаметром до 1000 мм отрезками.

Трубы большого диаметра поставляются в бухтах?

Нет. Диаметры от 160–200 мм и выше поставляют прямыми отрезками (обычно по 12 м) — свернуть такую трубу в бухту невозможно.

Как сваривают трубы большого диаметра?

В основном стыковой сваркой встык на гидравлических аппаратах с центратором. В стеснённых условиях применяют электромуфтовую сварку, для подключения к арматуре — фланцы.

Какой SDR выбрать для магистрального водовода?

Зависит от рабочего давления. Для напорных линий чаще берут SDR 17 (PN 10) или SDR 11 (PN 16); для самотёчной канализации подходит SDR 26 (PN 6).

Можно ли укладывать трубу большого диаметра без песчаной подушки?

Не рекомендуется. Песчаная подушка и правильная засыпка с уплотнением пазух защищают трубу от деформации под нагрузкой грунта, особенно тонкостенные SDR.

Чем резать трубу большого диаметра?

Специальными труборезами для крупных диаметров или дисковыми пилами с направляющей, обеспечивая ровный перпендикулярный торец под сварку.
