Сигнальная лента для подземных коммуникаций: виды ЛСТ, ЛСГ, ЛСС, ЛСЭ и назначение

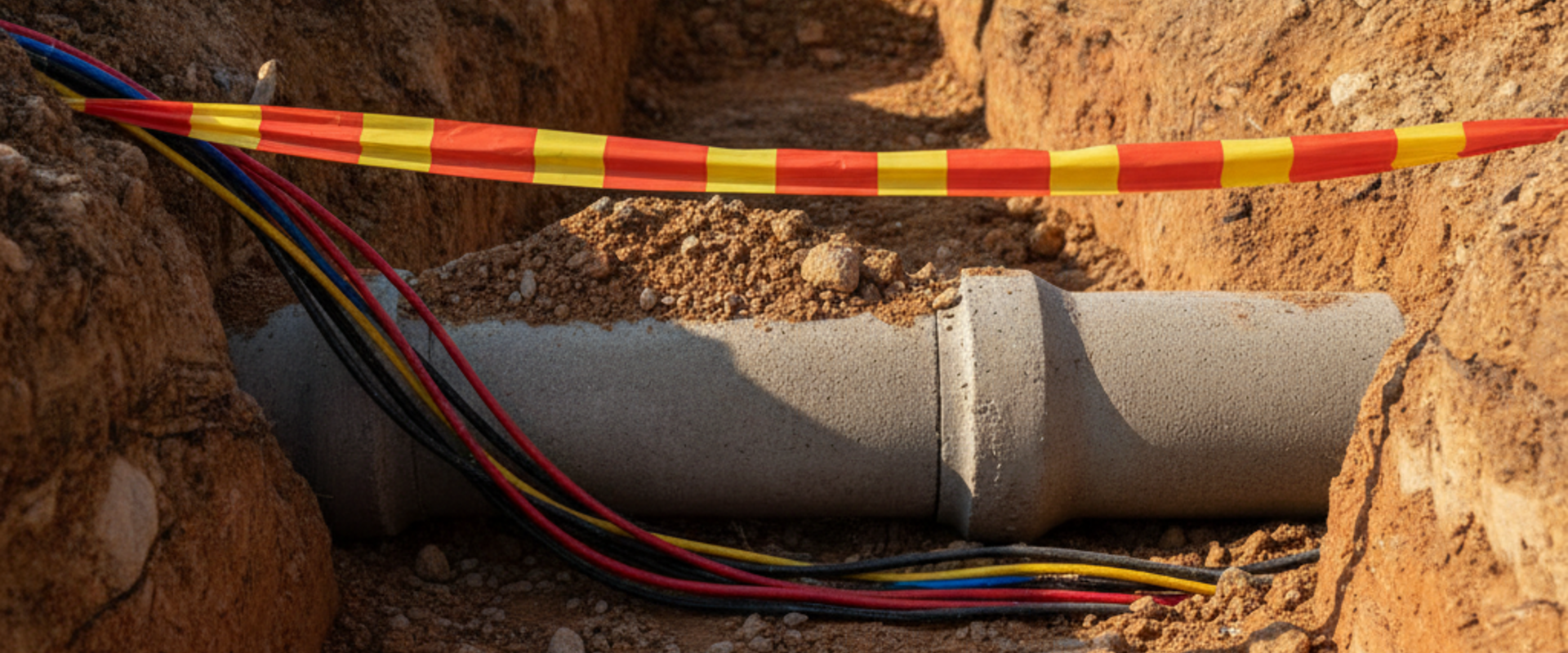

Сигнальная лента — это цветная полимерная лента, которую укладывают в траншею над подземными коммуникациями. Она предупреждает о трубе или кабеле при земляных работах и защищает сети от повреждения ковшом экскаватора. Для разных коммуникаций выпускают разные марки лент — ЛСТ, ЛСГ, ЛСС, ЛСЭ и другие. Разберём виды сигнальных лент, их маркировку и как правильно уложить.

Зачем нужна сигнальная лента

При раскопках рабочий, увидев яркую ленту над трассой, понимает, что ниже проходит коммуникация, и копает аккуратно. Это снижает риск аварий, порывов водопровода, повреждения газопровода или кабеля. Укладку сигнальной ленты требуют нормы при прокладке подземных сетей — подробнее о правилах траншеи в материале про прокладку ПНД в грунт.

Виды сигнальных лент по назначению

Марка ленты и надпись на ней зависят от типа коммуникации:

Марка	Назначение	Типичная надпись
ЛСТ	Трубопроводы (вода)	«Осторожно, трубопровод»
ЛСГ	Газопроводы	«Осторожно, газ»
ЛСВ	Водопровод	«Осторожно, водопровод»
ЛСК / ЛСЭ	Кабель, электросети	«Осторожно, кабель»
ЛСС	Линии связи	«Не копать, ниже кабель связи»
ЛСО	Оптоволокно	«Осторожно, оптический кабель»

Маркировка и цвета

Цвет ленты обычно соответствует типу сети: для газа — жёлтая, для связи и кабеля — свои цвета, для водопровода — чаще синяя или с соответствующей надписью. На ленту наносят предупреждающий текст, а в кабельных лентах может быть металлизированный слой или вкладыш для обнаружения трассы детектором (детектируемые ленты).

Как укладывать сигнальную ленту

Ленту укладывают вдоль трассы над трубой или кабелем, не на саму коммуникацию, а на 20–40 см выше неё при обратной засыпке — так, чтобы при раскопке её нашли раньше, чем дойдут до трубы. Для широких трасс или нескольких труб используют ленту большей ширины или укладывают несколько полос. Лента идёт в комплекте защиты наряду с укладкой трубы на песчаную подушку.

Оградительные ленты

Отдельная категория — оградительные (сигнально-заградительные) ленты для временного ограждения зоны работ. Они не укладываются в грунт, а натягиваются на ограждении стройплощадки с надписями «Проход запрещён» и подобными. Их тоже относят к сигнальной продукции.

Ширина, плотность и детектируемость

Ленты различаются по ширине (от 100 до 900 мм и шире) и плотности полиэтилена. Ширину подбирают под размер трассы: для одиночной трубы хватает узкой ленты, для широкой траншеи или пучка коммуникаций берут широкую. Детектируемые (с металлизированным слоем или вкладышем) ленты позволяют находить трассу трассоискателем уже после засыпки — это удобно для кабеля и важных сетей.

Как выбрать сигнальную ленту

При выборе учитывают три момента: тип коммуникации (отсюда марка и надпись — ЛСГ для газа, ЛСС для связи, ЛСЭ/ЛСК для кабеля, ЛСТ/ЛСВ для воды), ширину под размер трассы и необходимость детектируемости. Для газопроводов и кабельных линий требования строже — там применяют ленты с чёткой предупреждающей надписью и часто детектируемые. Укладывают ленту при обратной засыпке, следя, чтобы надпись была читаема сверху.

Частые вопросы

Какая сигнальная лента нужна для газопровода?

Для газопроводов применяют ленту ЛСГ — как правило, жёлтую, с надписью «Осторожно, газ». Для газовых и кабельных линий часто выбирают детектируемые ленты.

На какой высоте над трубой укладывают сигнальную ленту?

Ленту кладут при обратной засыпке на 20–40 см выше трубы или кабеля, а не на саму коммуникацию, чтобы при раскопке её нашли раньше, чем дойдут до сети.

Чем отличаются ленты ЛСТ, ЛСЭ и ЛСС?

ЛСТ обозначает трубопроводы, ЛСЭ (ЛСК) — электрокабель, ЛСС — линии связи. Марка определяет надпись и цвет ленты.

Что такое детектируемая сигнальная лента?

Это лента с металлизированным слоем или вкладышем: трассу с ней можно найти трассоискателем уже после засыпки траншеи. Её используют для кабелей и важных сетей.
